Opis produktu

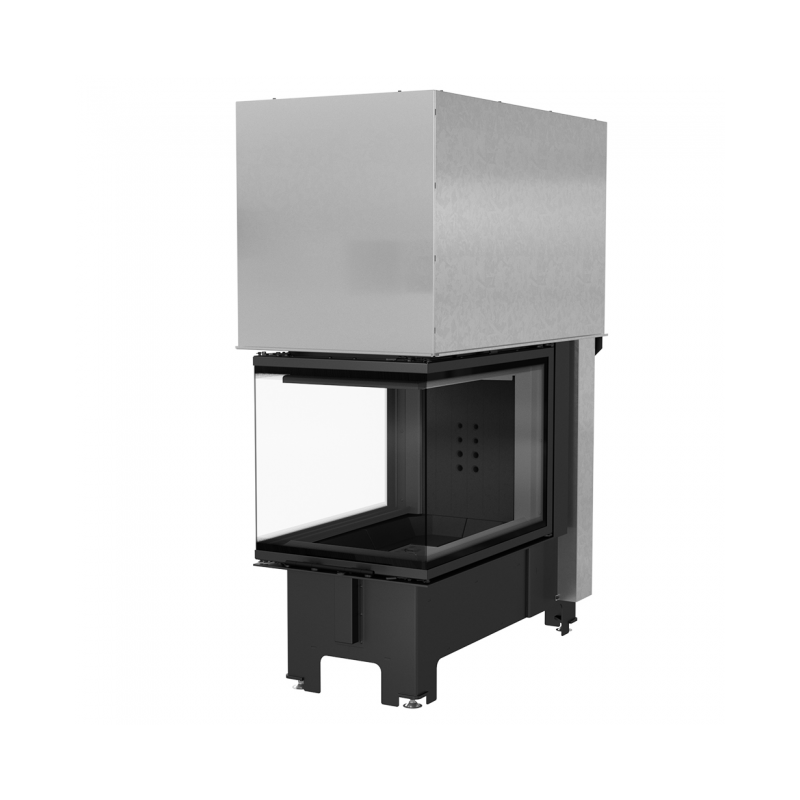

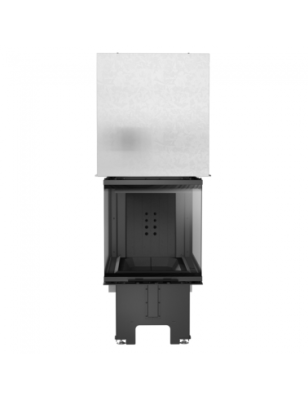

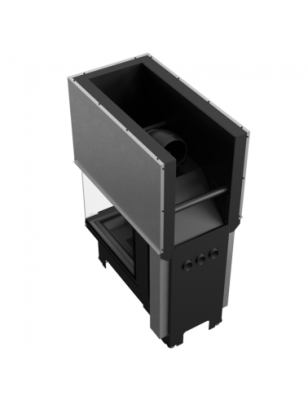

Trójstronnie przeszklony wkład NBU łączy w sobie unikalną estetykę i wyjątkowe właściwości użytkowe. Poza walorami wizualnymi, urządzenie gwarantuje sprawne ogrzewanie pomieszczeń i

EKOLOGICZNE SPALANIE

drewna. Dzięki zastosowaniu nowoczesnych materiałów oraz innowacyjnych rozwiązań technicznych, charakteryzuje się nieprzeciętnym wyglądem oraz intuicyjną obsługą. Jedną z jego wielu zalet jest możliwość podłączenia dolotu powietrza z zewnątrz. Elegancji wkładu dodaje dekoracyjne przeszklenie typu glass. Ponadto posiada on blokadę rodzicielską, chroniącą przed niepowołanym otwarciem drzwi.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Wkład zapewnia bezpieczeństwo użytkowania, ponieważ posiada tzw. blokadę rodzicielską, chroniącą przed niepowołanym otwarciem drzwi. Front wkładu wyposażony w ceramikę żaroodporną wytrzymującą temperaturę do 660°C. Zamontowane szkło posiada certyfikat jakości i bezpieczeństwa. Korpus i front wkładu są odporne na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali. Rama drzwi wykonana jest z zamkniętego profilu, co sprawia, że są one stabilne i wytrzymałe na naprężenia występujące podczas pracy w wysokich temperaturach. Uszczelka drzwi znajduje się w specjalnie wyprofilowanym rowku, co zapewnia odpowiednie jej przyleganie oraz zapobiega ewentualnemu wypadnięciu podczas eksploatacji. Doskonała szczelność wkładu, zagwarantowana jest dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego. Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Drzwi wkładu pracują w systemie lift up - szyba unoszona do góry. System ten został zbudowany w oparciu o przeciwwagę - bloczki z linką stalową pracują w prowadnicach na aż 4 (po 2 na stronę) łożyskowanych krążkach, dzięki którym ciężar drzwi rozkłada się równomiernie. Poruszają się one wzdłuż, zamontowanych w futrynie, prowadnic ślizgowych. , co gwarantuje lekką, cichą i bezawaryjną pracę. Dzięki podnoszonym i opuszczanym drzwiom jednorazowo można załadować dużą ilość drewna. Dodatkowy mechanizm, umożliwiający obustronne - boczne otwarcie szyb, co ułatwi ich czyszczenie. Urządzenie wyposażone jest dodatkowo w system czystej szyby - dzięki tzw. kurtynie strumień powietrza rozprowadzany jest równomiernie, omiata szkło i ogranicza do minimum osadzanie się na nim sadzy. Pozwala to utrzymać efektowny i czysty wygląd szyby przez długi czas. W kominku zastosowano specjalnie profilowaną płytę dolną wykonaną z czarnego TERMOTEC, dzięki czemu komora spalania jest głębsza i mieści w sobie większą ilość drewna. Utrzymanie wkładu w czystości jest łatwiejsze dzięki zamontowanemu rusztowi oraz pojemnikowi, w którym gromadzi się popiół.

MAKSYMALNE WYKORZYSTANIE ENERGII

Efektywniejsze spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku. Dodatkowo jego gładka, biała powierzchnia efektownie prezentuje się wewnątrz kominka. Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery. Urządzenie posiada potrójny system dopowietrzania komory spalania, dzięki temu spalanie drewna we wkładzie jest ekologiczne, a co najważniejsze ekonomiczne. Dostarczanie powietrza pierwotnego do wkładu odbywa się z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Króciec dolotu powietrza znajduje w podłodze wkładu. Jego regulacja odbywa się za pomocą przepustnicy ustawianej jednym regulatorem znajdującą się poniżej drzwiczek, co wyklucza błędy w niewłaściwym użytkowaniu. Cały mechanizm działa bardzo cicho i bezawaryjnie. Urządzenie wyposażone jest w system czystej szyby - dzięki tzw. kurtynie strumień powietrza rozprowadzany jest równomiernie, omiata szkło i do minimum ogranicza osadzanie się na nim sadzy. Pozwala to utrzymać efektowny i czysty wygląd szyby przez długi czas.

EKOLOGICZNE SPALANIE

Model NBU spełnia wymagania restrykcyjnej normy BImSchV 2, wyznaczającej maksymalną emisję CO.

NOWOCZESNY DESIGN

NBU zwraca uwagę nowoczesnym designem i estetyką wykończenia. Zachwyca harmonijną wizją ognia, nadając wnętrzu niepowtarzalny styl. Ciepło promieniuje nie tylko frontalnie, ale również na boki. Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu glass, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia. Drzwi wkładu posiadają wygodną klamkę.

Parametry techniczne

• OGÓLNE
  • Moc nominalna (kW) 11
  • Zakres mocy grzewczej (kW) 4. 5 - 14. 0
  • Materiał wykonania stal
  • Sprawność cieplna (%) 83
  • Rodzaj paliwa sezonowane drewno liściaste (wilgotność ?20%)
  • Temperatura spalin (oC) 180
  • Max długość polan (cm) 50
  • Minimalne wymagane pole czynne kratek wylotowych (cm2) ?900
  • Minimalne wymagane pole czynne kratek wlotowych (cm2) ?700
• PARAMETRY FIZYCZNE
  • Waga (kg) 299
  • Średnica wylotu spalin (mm) 200
  • Szerokość (cm) 57. 8
  • Wysokość (cm) 147. 1
  • Głębokość (cm) 102
• CERTYFIKAT/ZGODNOŚĆ
  • spełnia kryteria EKOPROJEKTU
  • Przeznaczony do rekuperacji
  • Zgodność z normą BImSchV 2
• EFEKTYWNOŚĆ ENERGETYCZNA
• • Klasa energetyczna A+
  • współczynnik EEI 111. 4Emisja CO (przy 13% O2) ? podawana w % 0
  • Emisja pyłków (pył) (mg/Nm3) 17
• WYPOSAŻENIE
  • Dolot powietrza
  • Wyłożenie komory spalania
  • Popielnik
  • Ozdobna szyba typu glass
