Wkład kominkowy ZUZIA 15 z akcesoriami

Oferowany komplet akcesoriów pozwala na prawidłowe osadzenie kominka na podłożu oraz jego podłączenie do komina!

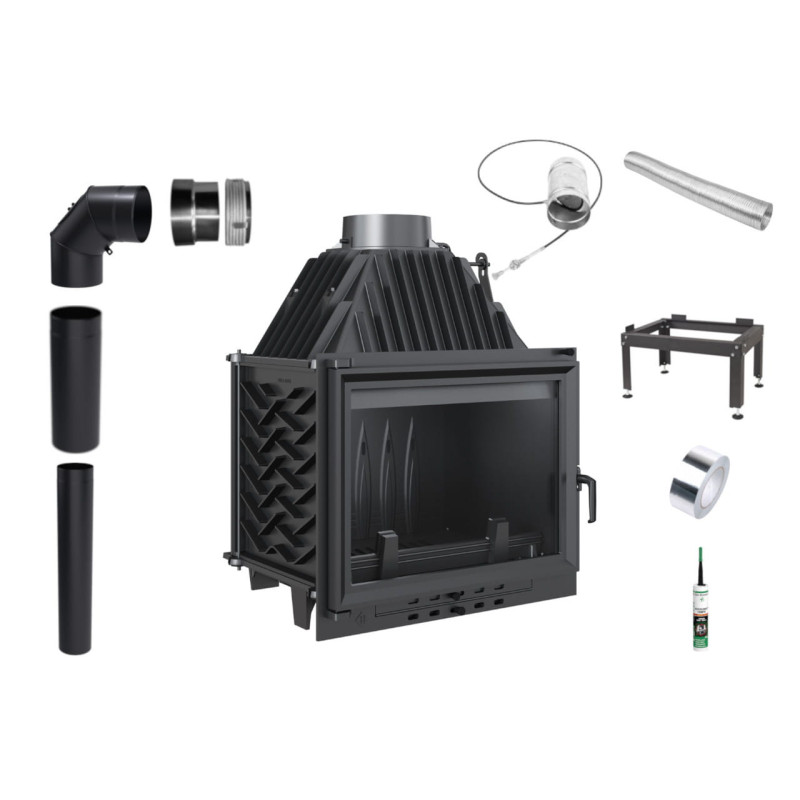

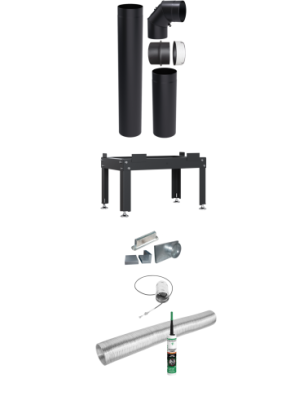

ZESTAW ZAWIERA:

1. WKŁAD KOMINKOWY ZUZIA 15
2. RURA 1RURA 0,5m
3. KOLANO 90°
4. PRZEPUSTNICA Z CIĘGŁEM
5. PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO
6. DOLOT ZIMNEGO POWIETRZA
7. PRZEJŚCIE DO DOLOTU 90°
8. PRZEJŚCIE DOLOT - RURA
9. RURA SPIRO
10. PODSTAWA DEDYKOWANA DO WKŁADU
11. SILIKON - USZCZELNIACZ DO RUR
12. TAŚMA IZOLACYJNA 170°C - 45M

---

Każdy zestaw jest przez nas osobiście kompletowany i pakowany dlatego jeśli potrzebujesz zmienić coś w ww. komplecie zadzwoń!

tel.: 733 494 882

Dodatkowo do każdego zestawu dołączona jest szczegółowa instrukcja montażu i zabudowy wkładu kominkowego jak również certyfikat ekoprojekt w wersji papierowej.

---

WYKORZYSTANIE ENERGII

Urządzenie wyposażone jest w deflektor, dzięki któremu droga spalin jest wydłużona, a cząstki opału się dopalają. Dodatkowo gęsto rozmieszczone radiatory i ścianki paleniska wykonane z wysokiej jakości żeliwa pomagają maksymalnie wykorzystać ciepło. Wkład wyposażony jest także w szyber poprzez który możemy zwiększać wydajność pracy. Wszystkie te elementy powodują że kominek będzie przyjazny środowisku, łatwy w obsłudze oraz maksymalnie wydajny.

BEZPIECZEŃSTWO

Urządzenia tego typu są wyposażone w płotek zabezpieczający przed wypadaniem drewna oraz dodatkowo stanowi ozdobę wkładu. Kominek wykonany jest z żeliwa i wyposażony w żaroodporną szybę, wytrzymującą temperaturę do 800°C.

UŻYTKOWANIE

Wkład posiada pojemnik na popiół co jest niezwykle wygodnym rozwiązaniem przy sprzątaniu urządzenia. W utrzymaniu porządku pomaga także wyjmowany ruszt, który nie przeszkadza w czyszczeniu komory wkładu. Przed zabrudzeniem szyby chroni tzw. kierownica powietrzna czyli system czystej szyby.

DANE TECHNICZNE

Parametry fizyczne

• Waga (kg) 150
• Średnica wylotu spalin (mm) 180
• Szerokość (cm) 65.2
• Wysokość (cm) 81
• Głębokość (cm) 44.2

Efektywność energetyczna

• Klasa Energetyczna A
• współczynnik EEI 106
• Emisja CO (przy 13% O2) ≤ podawana w % 0.12

Ogólne

• Moc nominalna (kW) 15
• Zakres mocy grzewczej (kW) 7-18
• Materiał wykonania żeliwny
• Sprawność cieplna (%) 80
• Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
• Temperatura spalin (oC) 300

Certyfikat/Zgodność

• Spełnia kryteria EKOPROJEKTU
• Przeznaczony do rekuperacji Nie
• Zgodność z normą BImSchV 2 Nie
• Certyfikat TÜV Nie

Wyposażenie

• Dolot powietrza Tak
• Wyłożenie komory spalania Nie
• Popielnik Nie
• Ozdobna szyba typu glass Nie

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• średnica: 200 mm
• długość: 1 m i 0,5 m
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• średnica: 200 mm
• wysokość: 320 mm
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

CHARAKTERYSTYKA:

• średnica przejścia na rurę - 200 mm
• średnica wejścia do komina ceramicznego - 200 mm
• materiał: stal czarna
• grubość blachy: 2 mm.

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu kominkowego żeliwnego lub z płaszczem wodnym.

Dzięki regulowanym do 5 cm nóżkom można bezpiecznie ustawić kominek, nawet na powierzchni o znacznych nierównościach.

ZESTAW DOLOTOWY

1. DOLOT POWIETRZA

Dolot zimnego powietrza to specjalny króciec montowany na życzenie klienta za dodatkową opłatą do każdego z naszych wkładów kominkowych, który ma żeliwną podstawę.

Ma on za zadanie doprowadzenie świeżego powietrza do spalania.

Do prawidłowej pracy każdy kominek potrzebuje odpowiednią ilości powietrza. Często jego niedobór staje się jednym z głównych problemów złego funkcjonowania wkładu. Aby kominek nie sprawiał nam problemów musi mieć dostarczone ok. 8-10 m3/h powietrza na 1 kg drewna. Jeżeli nie ma innej drogi pobiera on powietrze z pomieszczenia, w którym się znajduje. A ponieważ najczęściej jest on usytuowany w salonie, czyli miejscu gdzie bardzo często przebywamy, w rzeczywistości pośrednio "zabiera" on powietrze nam.

2. PRZEJŚCIE DO DOLOTU 90°

Przy jego użyciu istnieje możliwość bezpośredniego przejścia z dolotu pod kominek o 90°.

3. PRZEJŚCIE DOLOT - RURA

Przejście z króćca dolotu o wymiarach 25x152 mm na rurę fi 100 mm lub fi 125 mm lub fi 150 mm* pod kątem 90°.

PRZEPUSTNICA

Przepustnica z cięgłem fi 100, fi 125 lub fi 150 przeznaczona jest do regulacji przepływu powietrza w systemach dystrybucji gorącego powietrza lub w przewodach doprowadzających powietrze pod wkład kominkowy.

Przepustnica wyposażona jest w specjalną uszczelkę, dzięki której następuje całkowite odcięcie powietrza z zewnątrz.

UWAGA: ze względu na możliwość połączenia z rurą spiro przepustnice mają średnicę od 5 do 10 mm mniejszą.

CHARAKTERYSTYKA:

• średnica: 100 mm / 125 mm / 150mm
• długość linki: 1300 mm
• długość przepustnicy: 172 mm
• materiał: blacha ocynkowana
• długość gwintu do mocowania w obudowie: 90 mm
• grubość blachy: 0,5 mm.

AKCESORIA

1. RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

CHARAKTERYSTYKA:

• długość 1 mb można ją rozciągnąć do około 2,80 mb
• odporność temperaturowa 200°C
• łatwy montaż
• brak konieczności używania specjalnych narzędzi do cięcia lub mocowania.
• średnica fi 100 mm lub fi 125 mm lub fi 150 mm*

2. SILIKON 1200 stopni

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

ZASTOSOWANIE:

• uszczelnianie miejsc narażonych na bezpośredni kontakt z ogniem, tj. wnętrza kominków, piece, paleniska, grille itp.
• mocowanie i uszczelnianie elementów wykonanych z kamienia, betonu i stali, np. wkładów kominkowych
• uszczelnianie i spoinowanie cegieł ognioodpornych
• uszczelnianie elementów przewodów spalinowych.

WŁAŚCIWOŚCI:

• po utwardzeniu trwale odporny na temperaturę do +1200°C
• żaroodporny
• dobrze przyczepny do ceramiki budowlanej, szamotu, betonu, kamienia i stali stopowej nie zawiera azbestu
• odporny na SO2, SO3 i NO2 (dotyczy stężeń typowych dla podgrzewaczy, kominków i pieców do użytku domowego)
• po utwardzeniu nieelastyczny (nie stosować do dylatacji)
• nie kruszy się i nie pęka pod wpływem działania temperatury (wyłącznie do zastosowań statycznych)
• opakowania: 310 ml
• kolor: czarny.

3. TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

CHARAKTERYSTYKA:

• odporność: do 170°C
• długość: 45 m
• szerokość: 50 mm.
