Wkład kominkowy ANTEK 10kW z akcesoriami

Oferowany komplet akcesoriów pozwala na prawidłowe osadzenie kominka na podłożu, podłączenie go do komina oraz zbudowanie zabudowy kominkowej !

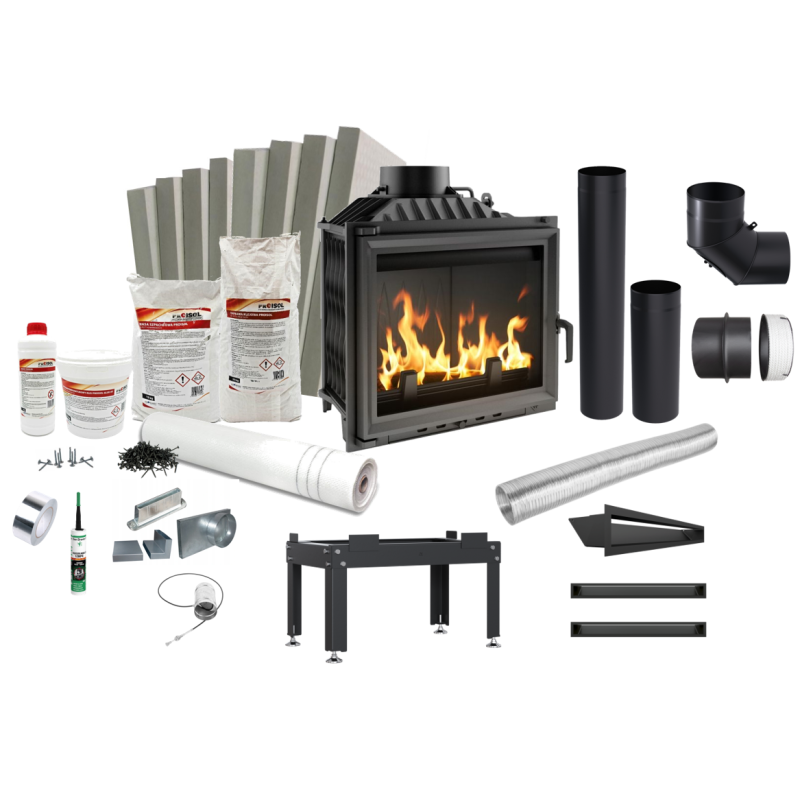

ZESTAW ZAWIERA:

1. WKŁAD KOMINKOWY ANTEK 10kW
2. RURA 1m
3. RURA 0,5m
4. KOLANO 90°
5. PRZEPUSTNICA Z CIĘGŁEM
6. PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO
7. DOLOT ZIMNEGO POWIETRZA
8. PRZEJŚCIE DO DOLOTU 90°
9. PRZEJŚCIE DOLOT - RURA
10. RURA SPIRO
11. PODSTAWA DEDYKOWANA DO WKŁADU
12. SILIKON - USZCZELNIACZ DO RUR
13. TAŚMA IZOLACYJNA 170°C - 45M
14. KRATKA WENTYLACYJNA LUFT 60X6 CZARNA - 3szt.
15. PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOENCLOSURE BOARD 100X61X3 – 14 szt
16. GRUNT PROISOL 1L – 1 szt
17. KLEJ PROISOL GLUE HT 1,7 kg – 2 szt
18. ZAPRAWA KLEJOWA PROISOL 20 kg - 1 szt
19. SIATKA ELEWACYJNA 10m
20. MASA SZPACHLOWA PROISOL - 15 kg - 1 szt
21. KOŁKI MONTAŻOWE – 10 szt
22. WKRĘTY - 100 szt

    ---

    Każdy zestaw jest przez nas osobiście kompletowany i pakowany dlatego jeśli potrzebujesz zmienić coś w ww. komplecie zadzwoń!

    tel.: 733 494 882

    Dodatkowo do każdego zestawu dołączona jest szczegółowa instrukcja montażu i zabudowy wkładu kominkowego jak również certyfikat ekoprojekt w wersji papierowej.

WYKORZYSTANIE ENERGII

Maksymalne wykorzystanie ciepła dzięki gęsto rozmieszczonym radiatorom oraz ściankom paleniska wykonanym z wysokiej jakości żeliwa o grubości 8 mm. Zwiększona powierzchnia wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem za sprawą wysokiego czopucha. Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin. Zwiększona wydajność pracy wkładu poprzez manualną regulację ciągu komina przy użyciu wbudowanego szybra. Ręczna kontrola nad procesem spalania realizowana poprzez przesuwkę popielnika.

BEZPIECZEŃSTWO

Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

UŻYTKOWANIE

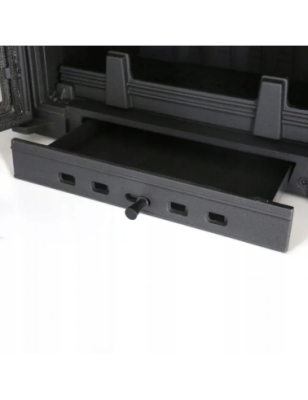

System zimnej klamki ograniczający ryzyko oparzenia się, dzięki możliwości jej zdjęcia podczas palenia. Szuflada/pojemnik na popiół, w których gromadzą się pozostałości po spalonym drewnie oraz ruchomy ruszt, ułatwiający usunięcie popiołu. Ograniczenie osadzania sadzy dzięki systemowi czystej szyby (kierownica powietrza).

DANE TECHNICZNE

Ogólne

• Moc nominalna (kW) 10
• Zakres mocy grzewczej (kW) 6.0 - 13.0
• Materiał wykonania żeliwny
• Sprawność cieplna (%) 76
• Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
• Temperatura spalin (oC) 310
• Max długość polan (cm) 33
• Minimalne wymagane pole czynne kratek wylotowych (cm2) ≥700
• Minimalne wymagane pole czynne kratek wlotowych (cm2) ≥500
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo

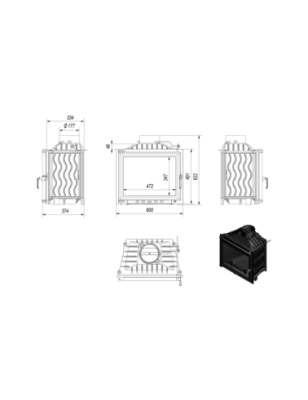

Parametry fizyczne

• Waga (kg) 91
• Średnica wylotu spalin (mm) 180
• Szerokość (cm) 60
• Wysokość (cm) 62.2
• Głębokość (cm) 33.4

Certyfikaty/Zgodność

• Spełnia kryteria EKOPROJEKTU
• Efektywność Energetyczna
• Klasa Energetyczna A
• Sezonowa efektywnosc energetyczna (%) 66
• współczynnik EEI 100.2
• Emisja CO (przy 13% O2) ≤ podawana w % 0.14
• Emisja pyłków (pył) (mg/Nm3) 22

Wyposażenie

• Popielnik

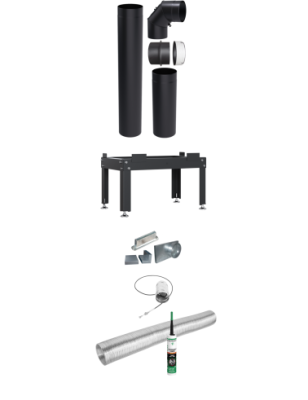

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• długość: 1 m i 0,5 m
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• wysokość: 320 mm
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

CHARAKTERYSTYKA:

• materiał: stal czarna
• grubość blachy: 2 mm.

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu kominkowego żeliwnego lub z płaszczem wodnym.

Dzięki regulowanym do 5 cm nóżkom można bezpiecznie ustawić kominek, nawet na powierzchni o znacznych nierównościach.

ZESTAW DOLOTOWY

1. DOLOT POWIETRZA

Dolot zimnego powietrza to specjalny króciec montowany na życzenie klienta za dodatkową opłatą do każdego z naszych wkładów kominkowych, który ma żeliwną podstawę.

Ma on za zadanie doprowadzenie świeżego powietrza do spalania.

Do prawidłowej pracy każdy kominek potrzebuje odpowiednią ilości powietrza. Często jego niedobór staje się jednym z głównych problemów złego funkcjonowania wkładu. Aby kominek nie sprawiał nam problemów musi mieć dostarczone ok. 8-10 m3/h powietrza na 1 kg drewna. Jeżeli nie ma innej drogi pobiera on powietrze z pomieszczenia, w którym się znajduje. A ponieważ najczęściej jest on usytuowany w salonie, czyli miejscu gdzie bardzo często przebywamy, w rzeczywistości pośrednio "zabiera" on powietrze nam.

2. PRZEJŚCIE DO DOLOTU 90°

Przy jego użyciu istnieje możliwość bezpośredniego przejścia z dolotu pod kominek o 90°.

3. PRZEJŚCIE DOLOT - RURA

Przejście z króćca dolotu pod kątem 90°.

PRZEPUSTNICA

Przepustnica z cięgłem przeznaczona jest do regulacji przepływu powietrza w systemach dystrybucji gorącego powietrza lub w przewodach doprowadzających powietrze pod wkład kominkowy.

Przepustnica wyposażona jest w specjalną uszczelkę, dzięki której następuje całkowite odcięcie powietrza z zewnątrz.

UWAGA: ze względu na możliwość połączenia z rurą spiro przepustnice mają średnicę od 5 do 10 mm mniejszą.

CHARAKTERYSTYKA:

• długość linki: 1300 mm
• długość przepustnicy: 172 mm
• materiał: blacha ocynkowana
• długość gwintu do mocowania w obudowie: 90 mm
• grubość blachy: 0,5 mm.

AKCESORIA

1. RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

CHARAKTERYSTYKA:

• długość 1 mb można ją rozciągnąć do około 2,80 mb
• odporność temperaturowa 200°C
• łatwy montaż
• brak konieczności używania specjalnych narzędzi do cięcia lub mocowania.

2. SILIKON 1200 stopni

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

ZASTOSOWANIE:

• uszczelnianie miejsc narażonych na bezpośredni kontakt z ogniem, tj. wnętrza kominków, piece, paleniska, grille itp.
• mocowanie i uszczelnianie elementów wykonanych z kamienia, betonu i stali, np. wkładów kominkowych
• uszczelnianie i spoinowanie cegieł ognioodpornych
• uszczelnianie elementów przewodów spalinowych.

WŁAŚCIWOŚCI:

• po utwardzeniu trwale odporny na temperaturę do +1200°C
• żaroodporny
• dobrze przyczepny do ceramiki budowlanej, szamotu, betonu, kamienia i stali stopowej nie zawiera azbestu
• odporny na SO2, SO3 i NO2 (dotyczy stężeń typowych dla podgrzewaczy, kominków i pieców do użytku domowego)
• po utwardzeniu nieelastyczny (nie stosować do dylatacji)
• nie kruszy się i nie pęka pod wpływem działania temperatury (wyłącznie do zastosowań statycznych)
• opakowania: 310 ml
• kolor: czarny.

3. TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

CHARAKTERYSTYKA:

• odporność: do 170°C
• długość: 45 m
• szerokość: 50 mm.

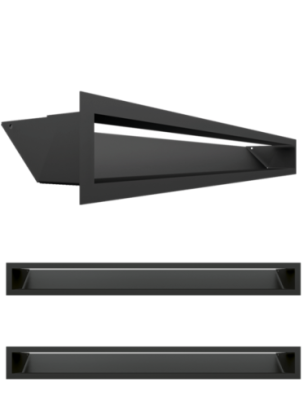

KRATKA WENTYLACYJNA KOMINKOWA LUFT 6X60 CZARNA

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka. Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej za pomocą kieszeni oraz giętkich zapinek. Takie rozwiązanie umożliwia jej szybki montaż i demontaż, np. na potrzeby jej oczyszczenia.

Parametry fizyczne

• Waga (kg) 1,6
• Szerokość (cm) 60
• Wysokość (cm) 6
• Głębokość (cm) 9,65
• Pole czynne kratki (cm2) 177

Ogólne

• Kolor czarny
• Cechy kratki otwarta prosta
• Materiał wykonania stal malowana proszkowo
• Typ kratki luft

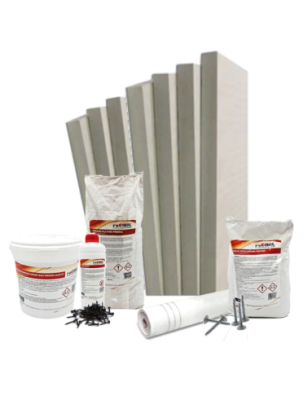

ZESTAW DO BUDOWY KOMINKA

Płyta krzemianowo - wapniowa SkamoEnclosure Board

Służy do budowy kominka, będąc jednocześnie jego izolacją. Tworzy lekką oraz sztywną konstrukcję i jest łatwa w obróbce przy użyciu tradycyjnych narzędzi stolarskich. Jej montażu dokonuje się za pomocą kleju i wkrętów TD Płyta jest doskonałym izolatorem wysokich temperatur panujących wewnątrz obudowy kominkowej, zapewnia człowiekowi bezpieczny ich poziom po stronie zewnętrznej. Zastępuje tradycyjne rozwiązanie na bazie płyt G-K oraz wełny mineralnej. Idealnie nadaje się do izolacji belki drewnianej, ścianek bocznych oraz ściany za kominkiem.

GRUNT

Systemowy uniwersalny środek gruntujący do zwiększenia przyczepności płyt kominkowych, jak również innych dostępnych na rynku płyt:- krzemianowo-wapniowych- kartonowo-gipsowych- wermikulitowych- elementów ceramiki cementowej

KLEJ

Klej PROISOL GLUE HT to odporny na wysoką temperaturę gotowy do użycia klej. Wykonany jest na bazie szkła wodnego i rozpuszczalników nieorganicznych. Przeznaczony jest do klejenia płyt kominkowych. Aplikacja na wcześniej zaimpregowaną powierzchnię preparatem gruntującym.

WKRĘT DO ŁĄCZENIA PŁYT

Przydatny do skręcenia płyt izolacyjnych.

ZAPRAWA KLEJOWA

Zaprawa klejowa przeznaczona do przyklejania płyt kominkowych, jak również innych dostępnych na rynku płyt krzemianowo-wapniowych.Posiada bardzo dobrą przyczepność do podłoża i płyt krzemianowo-wapniowych, wysoką wydajność, dużą podatność na obróbkę oraz optymalne parametry fizyczne.

KOŁEK

Kołek do łączenia płyty ze ścianą.

MASA SZPACHLOWA

Gotowa jednorodna masa mineralna w kolorze białym, do stosowania na płytach kominkowych. Produkt przeznaczony jest do przygotowywania powierzchni ścian na kominku pod malowanie. Odpowiednia pod większość dostępnych na rynku wewnętrznych farb dyspersyjnych. Uzyskana powierzchnia jest elastyczna, łatwo szlifowalna, można w niej zatopić w celu wzmocnienia obudowy kominka siatkę z włókna szklanego. Masa jest przeznaczona do nanoszenia pacą.

SIATKA

Siatka z włókna szklanego- stosowana na zewnętrzną część obudowy.
