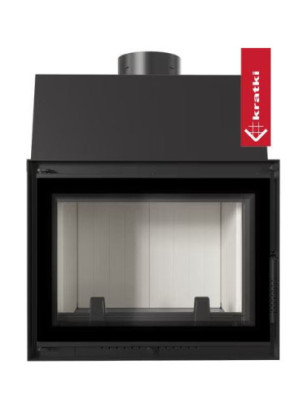

Wkład kominkowy z płaszczem wodnym ZUZIA DECO PW 12 z akcesoriami

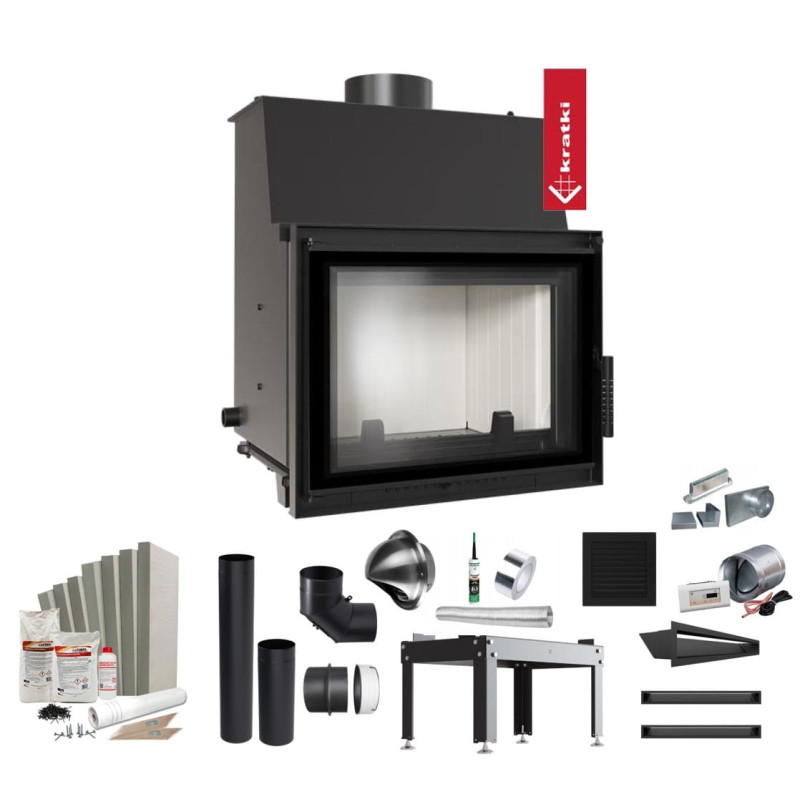

ZESTAW ZAWIERA: WKŁAD KOMINKOWY ZUZIA PW DECO RURA 1m RURA 0,5m KOLANO 90° PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO STEROWNIK MSK Z PRZEPUSTNICĄ ELEKTRONICZNĄ DOLOT ZIMNEGO POWIETRZA PRZEJŚCIE DO DOLOTU 90° PRZEJŚCIE DOLOT - RURA PODSTAWA DEDYKOWANA DO WKŁADU RURA SPIRO SILIKON - USZCZELNIACZ DO RUR TAŚMA IZOLACYJNA 170°C - 45M CZERPNIA POWIETRZA FI100 KRATKA WENTYLACYJNA KOMINKOWA LUFT 6X60 CZARNA - 3szt. KRATKA WENTYLACYJNA KOMINKOWA 22x22 CZARNA Z ŻALUZJĄ - 1szt. PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOENCLOSURE BOARD 100X61X3 – 15 szt GRUNT HOT-SYSTEM 1L – 1 szt KLEJ HOT-SYSTEM 1kg – 4 szt ZAPRAWA KLEJOWA PROISOL 20 kg - 1 szt MASA SZPACHLOWA PROISOL - 15 kg - 1 szt KOŁKI MONTAŻOWE – 10 szt WKRĘTY - 100 szt SIATKA ELEWACYJNA 10m

Każdy zestaw jest przez nas osobiście kompletowany i pakowany dlatego jeśli potrzebujesz zmienić coś w ww. komplecie zadzwoń!

tel.: 733 494 882

Dodatkowo do każdego zestawu dołączona jest szczegółowa instrukcja montażu i zabudowy wkładu kominkowego jak również certyfikat ekoprojekt w wersji papierowej.

MAKSYMALNE WYKORZYSTANIE ENERGII

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.

Wbudowane płomieniówki i wysoki chopuch, które zwiększają powierzchnię wymiany ciepła.

Zwiększona powierzchnia wymiany ciepła dzięki wbudowanym płomieniówkom i wysokiemu czopuchowi.

Regulacja ciągu powietrza za pomocą wbudowanego szybra.

Ręczna kontrola nad procesem spalania powietrza pobieranego z pomieszczenia poprzez popielnik.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

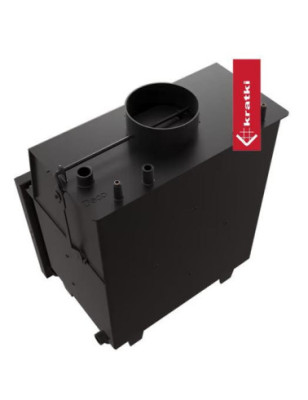

Zabezpieczenie przed przegrzaniem za pomocą wbudowanej wężownica - króciec wejścia/ wyjścia 1⁄2”.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

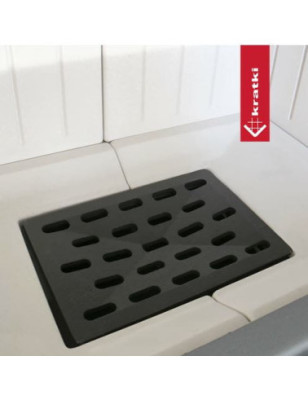

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

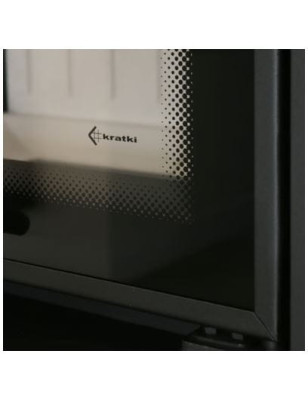

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 660°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu.

DANE TECHNICZNE

Ogólne

• Moc nominalna (kW) 12
• Zakres mocy grzewczej (kW) 5.0 - 15.0
• Sprawność cieplna (%) 81
• Max ciśnienie robocze (bar) 2
• Pojemność wody (l) 38
• Temperatura spalin (oC) 255
• Max długość polan (cm) 50
• Minimalne wymagane pole czynne kratek wylotowych (cm2) 240
• Minimalne wymagane pole czynne kratek wlotowych (cm2) 120
• Kierunek otwierania drzwi W Lewo
• Materiał Stal, Żeliwo
• Domykanie Nie
• Średnica wylotu spalin (mm) 200
• Rodzaj paliwa Sezonowane Drewno Liściaste (Wilgotność ≤20%)

Efektywność Energetyczna

• Klasa energetyczna A
• Średnia moc z wody (kW) 8
• Moc cieplna do ogrzewania pomieszczeń (kW) 4
• Współczynnik EEI 106.7
• Emisja pyłków (mg/Nm3) 33
• Emisja CO (przy 13% O2) ≤ podawana w % 0.09

Certyfikaty / Zgodność

• Spełnia kryteria Ekoprojekt, BImSchV 2

Wyposażenie

• Ozdobna Szyba Typu Glass,
• Popielnik,
• Wyłożenie Komory Spalania

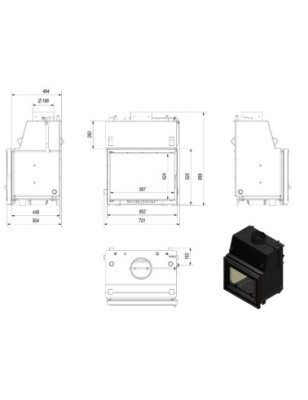

Parametry fizyczne

• Szerokość (cm) 65.2
• Wysokość (cm) 86.9
• Głębokość (cm) 48.9
• Waga (kg) 182

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• średnica: 200 mm
• długość: 1 m i 0,5 m
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• średnica: 200 mm
• wysokość: 320 mm
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

CHARAKTERYSTYKA:

• średnica przejścia na rurę - 200 mm
• średnica wejścia do komina ceramicznego - 200 mm
• materiał: stal czarna
• grubość blachy: 2 mm.

ZESTAW DOLOTOWY

1. DOLOT POWIETRZA

Dolot zimnego powietrza to specjalny króciec montowany na życzenie klienta za dodatkową opłatą do każdego z naszych wkładów kominkowych, który ma żeliwną podstawę.

Ma on za zadanie doprowadzenie świeżego powietrza do spalania.

Do prawidłowej pracy każdy kominek potrzebuje odpowiednią ilości powietrza. Często jego niedobór staje się jednym z głównych problemów złego funkcjonowania wkładu. Aby kominek nie sprawiał nam problemów musi mieć dostarczone ok. 8-10 m3/h powietrza na 1 kg drewna. Jeżeli nie ma innej drogi pobiera on powietrze z pomieszczenia, w którym się znajduje. A ponieważ najczęściej jest on usytuowany w salonie, czyli miejscu gdzie bardzo często przebywamy, w rzeczywistości pośrednio "zabiera" on powietrze nam.

2. PRZEJŚCIE DO DOLOTU 90°

Przy jego użyciu istnieje możliwość bezpośredniego przejścia z dolotu pod kominek o 90°.

3. PRZEJŚCIE DOLOT - RURA

Przejście z króćca dolotu o wymiarach 25x152 mm na rurę fi 100 mm lub fi 125 mm lub fi 150 mm* pod kątem 90°.

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu.

STEROWNIK

Zestaw MSK z przepustnicą to nowoczesny sterownik kominka z ekranem, który można stosować do wszystkich wkładów powietrznych i z płaszczem wodnym. Jego zadaniem jest dopuszczanie zimnego powietrza (do spalania) z zewnątrz budynku, bezpośrednio do komory spalania w taki sposób, aby było ono maksymalnie efektywne. Dzięki jego zastosowaniu możemy zaoszczędzić nawet do 30% drewna i już po 2 miesiącach używania zwrócą nam się pieniądze za jego zakup.

FUNKCJE STEROWNIKA:

• sterowanie dwoma pompami c.o. oraz jednym niezależnie nastawianym urządzeniem np. turbiną lub oświetleniem
• sterowanie turbiną kominkową
• precyzyjne dawkowanie powietrza do spalania
• zabezpieczenie przed przegrzaniem
• odcięcie dopływu powietrza w przypadku zaniku zasilania
• akustyczne ostrzeżenia.

W SKŁAD ZESTAWU WCHODZI:

• sterownik mikroprocesorowy
• czujnik temperatury z silikonowym kablem o długości 2 metrów
• przepustnica z serwomechanizmem.

Przepustnica jest wyposażona w specjalną uszczelkę, dzięki której odcięcie powietrza (do spalania) z zewnątrz jest całkowite. Po wygaśnięciu żaru we wkładzie sterownik automatycznie zamyka dopływ zimnego powietrza z zewnątrz, dzięki czemu nie następuje natychmiastowe wychłodzenie paleniska i mieszkania.

UWAGA! W kominkach w wersji żeliwnej czujnik nie może być położony na wkładzie, ponieważ pod wpływem temperatury może się stopić.

AKCESORIA

RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

CHARAKTERYSYKA:

• długość 1 mb można ją rozciągnąć do około 2,80 mb
• odporność temperaturowa 200°C
• łatwy montaż
• brak konieczności używania specjalnych narzędzi do cięcia lub mocowania.

SILIKON 1200°

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

ZASTOSOWANIE:

• uszczelnianie miejsc narażonych na bezpośredni kontakt z ogniem, tj. wnętrza kominków, piece, paleniska, grille itp.
• mocowanie i uszczelnianie elementów wykonanych z kamienia, betonu i stali, np. wkładów kominkowych
• uszczelnianie i spoinowanie cegieł ognioodpornych
• uszczelnianie elementów przewodów spalinowych.

WŁAŚCIWOŚCI:

• po utwardzeniu trwale odporny na temperaturę do +1200°C
• żaroodporny
• dobrze przyczepny do ceramiki budowlanej, szamotu, betonu, kamienia i stali stopowej nie zawiera azbestu
• odporny na SO2, SO3 i NO2 (dotyczy stężeń typowych dla podgrzewaczy, kominków i pieców do użytku domowego)
• po utwardzeniu nieelastyczny (nie stosować do dylatacji)
• nie kruszy się i nie pęka pod wpływem działania temperatury (wyłącznie do zastosowań statycznych)
• opakowania: 310 ml
• kolor: czarny.

TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

Kratka wentylacyjna kominkowa LUFT 6x60 czarna

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka.

Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej.

Kratka wyróżnia się nowoczesnym i minimalistycznym wyglądem, a jej podłużna forma sprawia, że doskonale sprawdza się we wnętrzach utrzymanych w stylu współczesnym.

Charakterystycznymi cechami modelu LUFT 45S są: zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Przy montażu kratki należy pamiętać o jej prawidłowym ułożeniu.

Jeżeli instalujemy ją nad kominkiem - wlot powietrza powinien znajdować się na spodzie, jeżeli pod wkładem - wlot powinien być na górze.

Pozwoli to zachować odpowiedni, konwekcyjny przepływ ogrzewanego powietrza.

Dzięki malowaniu kratki metodą proszkową, jej kolor pozostaje trwały i odporny na działanie podwyższonej temperatury, a sama kratka jest bardziej odporna na uszkodzenia mechaniczne.

ZESTAW DO BUDOWY KOMINKA

Płyta krzemianowo - wapniowa SkamoEnclosure Board

Służy do budowy kominka, będąc jednocześnie jego izolacją. Tworzy lekką oraz sztywną konstrukcję i jest łatwa w obróbce przy użyciu tradycyjnych narzędzi stolarskich. Jej montażu dokonuje się za pomocą kleju i wkrętów TD Płyta jest doskonałym izolatorem wysokich temperatur panujących wewnątrz obudowy kominkowej, zapewnia człowiekowi bezpieczny ich poziom po stronie zewnętrznej. Zastępuje tradycyjne rozwiązanie na bazie płyt G-K oraz wełny mineralnej. Idealnie nadaje się do izolacji belki drewnianej, ścianek bocznych oraz ściany za kominkiem.

GRUNT HOT-SYSTEM

Preparat przeznaczony do impregnowania płyt kominkowych w celu zwiększenia jego przyczepności. Wykonany na bazie krzemianu sodu i mikro-krzemionki.

KLEJ HOT-SYSTEM

Ognioodporny klej do łączenia płyt kominkowych jest gotowym do użycia klejem o specjalnym składzie do zastosowania w warunkach oddziaływania wysokiej temperatury, gdzie zwykłe kleje nie pozwalają na długotrwałe mocowanie płyt. Jest przeznaczony do zastosowania w takich miejscach jak otoczenie kominka, miejsca za kotłami, piecami, kuchenkami, grzejnikami oraz na drzwiach pieców grzewczych.

WKRĘT DO ŁĄCZENIA PŁYT

Przydatny do skręcenia płyt izolacyjnych.

ZAPRAWA KLEJOWA PROISOL

Zaprawa klejowa przeznaczona do przyklejania płyt kominkowych, jak również innych dostępnych na rynku płyt krzemianowo-wapniowych. Posiada bardzo dobrą przyczepność do podłoża i płyt krzemianowo-wapniowych, wysoką wydajność, dużą podatność na obróbkę oraz optymalne parametry fizyczne.

KOŁEK

Kołek do łączenia płyty ze ścianą.

MASA SZPACHLOWA PROISOL

Gotowa jednorodna masa mineralna w kolorze białym, do stosowania na płytach kominkowych. Produkt przeznaczony jest do przygotowywania powierzchni ścian na kominku pod malowanie. Odpowiednia pod większość dostępnych na rynku wewnętrznych farb dyspersyjnych. Uzyskana powierzchnia jest elastyczna, łatwo szlifowalna, można w niej zatopić w celu wzmocnienia obudowy kominka siatkę z włókna szklanego. Masa jest przeznaczona do nanoszenia pacą.

SIATKA

Siatka z włókna szklanego- stosowana na zewnętrzną część obudowy.
