Wkład kominkowy z płaszczem wodnym MAJA LEWY z zestawem montażowym

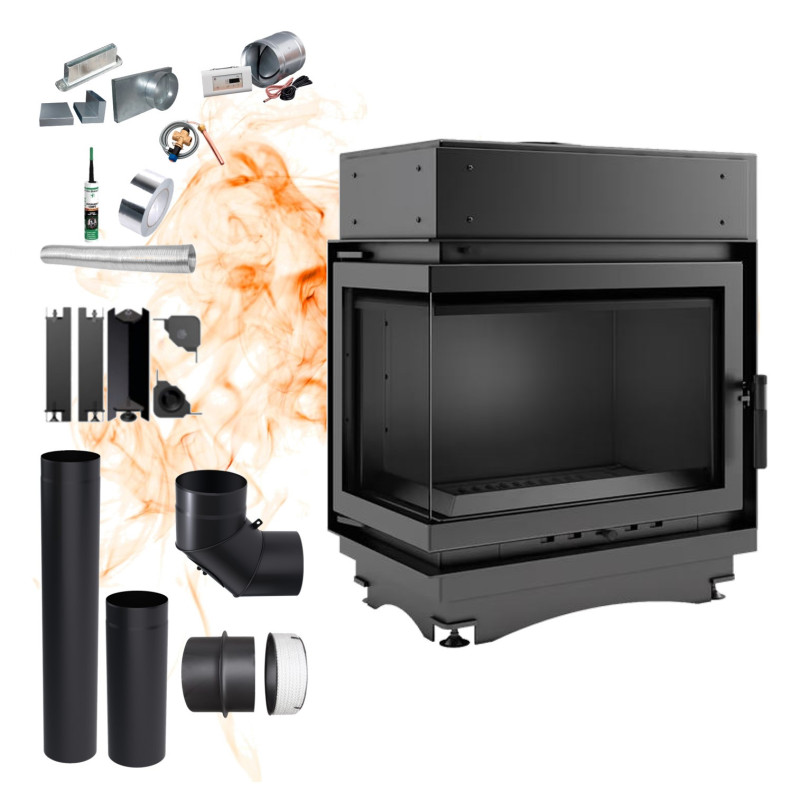

ZESTAW ZAWIERA: WKŁAD KOMINKOWY MAJA PW lewy 8 kW RURA 1m fi180 RURA 0,5m fi180 KOLANO 90° fi180 PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO 180/200 DOLOT ZIMNEGO POWIETRZA PRZEJŚCIE DO DOLOTU 90° PRZEJŚCIE DOLOT - RURA STEROWNIK MSK Z PRZEPUSTNICĄ ELEKTRONICZNĄ ZAWÓR TERMICZNY Z KAPILARĄ PODSTAWA DEDYKOWANA DO WKŁADU RURA SPIRO fi100 SILIKON - USZCZELNIACZ DO RUR TAŚMA IZOLACYJNA 170°C - 45M

MAKSYMALNE WYKORZYSTANIE ENERGII

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.

Wbudowane płomieniówki i wysoki chopuch, które zwiększają powierzchnię wymiany ciepła.

Zwiększona powierzchnia wymiany ciepła dzięki wbudowanym płomieniówkom i wysokiemu czopuchowi.

Regulacja ciągu powietrza za pomocą wbudowanego szybra.

Ręczna kontrola nad procesem spalania powietrza pobieranego z pomieszczenia poprzez popielnik.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Zabezpieczenie przed przegrzaniem za pomocą wbudowanej wężownica - króciec wejścia/ wyjścia 1⁄2”.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Front wkładu wyposażony w ceramikę żaroodporna wytrzymującą temperaturę do 660°C.

NOWOCZESNY DESIGN

Wkład kominkowy z dwoma szybami zestawionymi ze sobą pod kątem prostym (szyby łączone bez szprosa) .

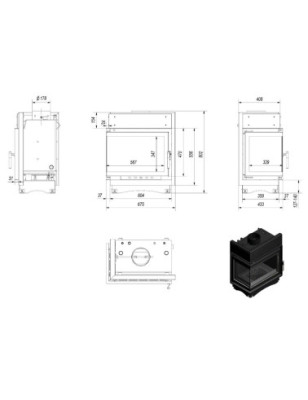

RYSUNEK TECHNICZNY

DANE TECHNICZNE

Ogólne

• Moc nominalna (kW) 8
• Zakres mocy grzewczej (kW) 3.5 - 10
• Sprawność cieplna (%) 80
• Max ciśnienie robocze (bar) 2
• Pojemność wody (l) 18
• Temperatura spalin (oC) 236
• Max długość polan (cm) 33
• Minimalne wymagane pole czynne kratek wylotowych (cm2) 120
• Minimalne wymagane pole czynne kratek wlotowych (cm2) 60
• Kierunek otwierania drzwi W Lewo
• Materiał wykonania Stal, Żeliwo
• Domykanie Nie
• Średnica wylotu spalin (mm) 180
• Rodzaj paliwa Sezonowane Drewno Liściaste (Wilgotność ≤20%)

Efektywność Energetyczna

• Klasa energetyczna A
• Średnia moc z wody (kW) 6
• Moc cieplna do ogrzewania pomieszczeń (kW) 2
• Sezonowa efektywność energetyczna (%) 70
• Emisja CO (mg/m3) 1235
• Emisja NOx (mg/m3) 140
• Emisja OGC (mg/m3) 63
• Współczynnik EEI 105
• Emisja pyłków (mg/m3) 31
• Emisja CO (przy 13% O2) ≤ podawana w % 0.098

Certyfikaty / Zgodność

• Spełnia kryteria Ekoprojekt, BImSchV 2

Informacje dodatkowe

• Popielnik

Parametry fizyczne

• Szerokość (cm) 67.5
• Wysokość (cm) 80.25
• Głębokość (cm) 40.75
• Waga (kg) 138

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu kominkowego żeliwnego lub z płaszczem wodnym.

Dzięki regulowanym do 5 cm nóżkom można bezpiecznie ustawić kominek, nawet na powierzchni o znacznych nierównościach.

ZESTAW DOLOTOWY

1. DOLOT POWIETRZA

Dolot zimnego powietrza to specjalny króciec montowany na życzenie klienta za dodatkową opłatą do każdego z naszych wkładów kominkowych, który ma żeliwną podstawę.

Ma on za zadanie doprowadzenie świeżego powietrza do spalania.

Do prawidłowej pracy każdy kominek potrzebuje odpowiednią ilości powietrza. Często jego niedobór staje się jednym z głównych problemów złego funkcjonowania wkładu. Aby kominek nie sprawiał nam problemów musi mieć dostarczone ok. 8-10 m3/h powietrza na 1 kg drewna. Jeżeli nie ma innej drogi pobiera on powietrze z pomieszczenia, w którym się znajduje. A ponieważ najczęściej jest on usytuowany w salonie, czyli miejscu gdzie bardzo często przebywamy, w rzeczywistości pośrednio "zabiera" on powietrze nam.

2. PRZEJŚCIE DO DOLOTU 90°

Przy jego użyciu istnieje możliwość bezpośredniego przejścia z dolotu pod kominek o 90°.

3. PRZEJŚCIE DOLOT - RURA

Przejście z króćca dolotu pod kątem 90°.

STEROWNIK

Zestaw MSK z przepustnicą to nowoczesny sterownik kominka z ekranem, który można stosować do wszystkich wkładów powietrznych i z płaszczem wodnym. Jego zadaniem jest dopuszczanie zimnego powietrza (do spalania) z zewnątrz budynku, bezpośrednio do komory spalania w taki sposób, aby było ono maksymalnie efektywne. Dzięki jego zastosowaniu możemy zaoszczędzić nawet do 30% drewna i już po 2 miesiącach używania zwrócą nam się pieniądze za jego zakup.

FUNKCJE STEROWNIKA:

• sterowanie dwoma pompami c.o. oraz jednym niezależnie nastawianym urządzeniem np. turbiną lub oświetleniem
• sterowanie turbiną kominkową
• precyzyjne dawkowanie powietrza do spalania
• zabezpieczenie przed przegrzaniem
• odcięcie dopływu powietrza w przypadku zaniku zasilania
• akustyczne ostrzeżenia.

W SKŁAD ZESTAWU WCHODZI:

• sterownik mikroprocesorowy
• czujnik temperatury z silikonowym kablem o długości 2 metrów
• przepustnica z serwomechanizmem.

Przepustnica jest wyposażona w specjalną uszczelkę, dzięki której odcięcie powietrza (do spalania) z zewnątrz jest całkowite. Po wygaśnięciu żaru we wkładzie sterownik automatycznie zamyka dopływ zimnego powietrza z zewnątrz, dzięki czemu nie następuje natychmiastowe wychłodzenie paleniska i mieszkania.

UWAGA! W kominkach w wersji żeliwnej czujnik nie może być położony na wkładzie, ponieważ pod wpływem temperatury może się stopić.

ZAWÓR TERMICZNY

Zawór bezpieczeństwa STS 20 S WATTS 3/4 95°C jest zaworem termostatycznym, który zabezpiecza wszelkiego rodzaju kotły oraz kominki z płaszczem wodnym, w których stosowane jest paliwo stałe (typu węgiel, miał, drewno, koks), przed możliwością zagotowania się wody w układzie CO, np. w momencie braku zasilania energii elektrycznej.

ZAKRES STOSOWANIA

Termiczne zabezpieczenie odpływowe jest wymagane w przypadku kotłów płomienicowych zmiennych i instalacji grzewczych na paliwa stałe. Zabezpieczenie odpływowe Typ STS20S jest zaworem ciśnieniowo niezależnym, uruchamianym temperaturą czynnika na wylocie ze źródła ciepła. Przy temperaturze 97°C (+/-) 2°C odpływ wody użytkowej z ogrzewacza zostaje otwarty. W ten sposób zawór zapobiega wzrostowi temperatury powyżej 110°C (maksymalne otwarcie).

DANE TECHNICZNE

• Min. temperatura operacyjna : -10°C
• Min. temperatura otwarcia : 97°C
• Maksymalna temperatura operacyjna : 110°C
• Nadciśnienie operacyjne : 10 bar
• Przepływ maksymalny : 6,5 m3/h

WŁAŚCIWOŚCI TECHNICZNE

• korpus i osłona wykonana z mosiądzu [58% Cu, 3% PbJ CW617N zgodnie z PN- EN 12165: 2011 E]
• uszczelnienie z Vitonu
• sprężyna ze stali nierdzewnej
• miedziana rurka kapilarna, 1300 mm w osłonie.

AKCESORIA

RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

SILIKON 1200°

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

ZASTOSOWANIE:

• uszczelnianie miejsc narażonych na bezpośredni kontakt z ogniem, tj. wnętrza kominków, piece, paleniska, grille itp.
• mocowanie i uszczelnianie elementów wykonanych z kamienia, betonu i stali, np. wkładów kominkowych
• uszczelnianie i spoinowanie cegieł ognioodpornych
• uszczelnianie elementów przewodów spalinowych.

WŁAŚCIWOŚCI:

• po utwardzeniu trwale odporny na temperaturę do +1200°C
• żaroodporny
• dobrze przyczepny do ceramiki budowlanej, szamotu, betonu, kamienia i stali stopowej nie zawiera azbestu
• odporny na SO2, SO3 i NO2 (dotyczy stężeń typowych dla podgrzewaczy, kominków i pieców do użytku domowego)
• po utwardzeniu nieelastyczny (nie stosować do dylatacji)
• nie kruszy się i nie pęka pod wpływem działania temperatury (wyłącznie do zastosowań statycznych)
• opakowania: 310 ml
• kolor: czarny.

TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

CHARAKTERYSTYKA:

• odporność: do 170°C
• długość: 45 m
• szerokość: 50 mm.
