Wkład kominkowy SIMPLE Z lewy BS z akcesoriami, kompletnym zestawem montażowym SKAMOL oraz zestawem do DGP

ZESTAW ZAWIERA: WKŁAD KOMINKOWY SIMPLE Z LEWY BS 15KW RURA 1m RURA 0,5m KOLANO 90° PRZEPUSTNICA Z CIĘGŁEM PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO DOLOT ZIMNEGO POWIETRZA PRZEJŚCIE DO DOLOTU 90° PRZEJŚCIE DOLOT - RURA RURA SPIRO PODSTAWA DEDYKOWANA DO WKŁADU SILIKON - USZCZELNIACZ DO RUR TAŚMA IZOLACYJNA 170°C - 45M KRATKA LUFT 40X60X9 CZARNA - 3szt. PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOENCLOSURE BOARD 100X61X3 – 13 szt GRUNT HOT-SYSTEM 1L – 1 szt KLEJ HOT-SYSTEM 1kg – 4 szt ZAPRAWA KLEJOWA PROISOL 20 kg - 1 szt SIATKA ELEWACYJNA 7m MASA SZPACHLOWA PROISOL - 15 kg - 1 szt KOŁKI MONTAŻOWE – 10 szt WKRĘTY - 100 szt ZESTAW NAWIEWNY TURBINA BANAN 1 - 1SZT. PRZEWÓD IZOLOWANY SONOTHERM M0 127/5 5m - 2SZT. PRZEWÓD IZOLOWANY SONOTHERM M0 127 10m - 3SZT. ANEMOSTAT NAWIWNY BIAŁY fi 125 - 4SZT. TRÓJNIK Y fi 125 - 3SZT. OPASKA ZACISKOWA - 12SZT. MIKROPROCESOROWY REGULATOR OBROTÓW RT10 PODTYNKOWY - 1SSZT.

UWAGA!

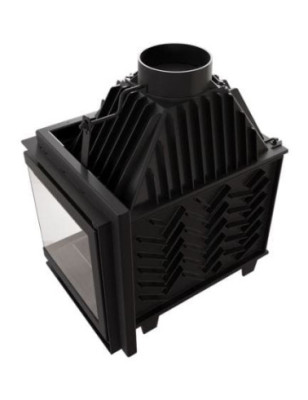

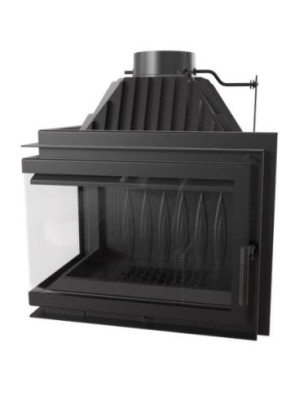

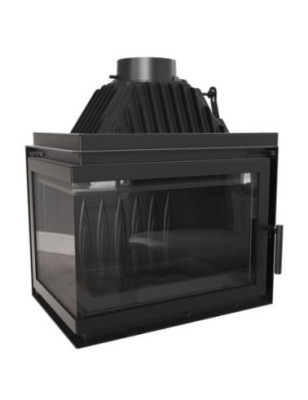

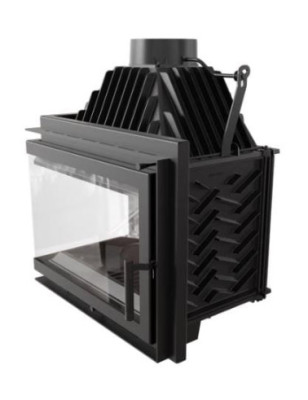

Kominek Simple Z to seria nowoczesnych kominków żeliwnych, wzbogaconych o stalowe wykończenie frontu kominka. Spełniają wymogi Ekoprojektu oraz BImSchV 2 - daje to pewność, że łączą w sobie wysoką jakość z troską o środowisko. Narożne, dwustronnie przeszklone wkłady typu BS z szyba dzieloną. Doskonale wpisuje się w stylistykę nowoczesnych wnętrz. Tego typu kominek jest często wybierany do otwartych pomieszczeń. Simple jest przystosowany do podłączenia dolotu z zewnątrz.

NOWOCZESNY DESIGN

Narożny wkład kominkowy o drzwiach typu BS (szyby łączone). Dzięki takiemu rozwiązaniu możesz podziwiać ogień z dwóch stron w dwóch pomieszczeniach jednocześnie. Idealne rozwiązanie do łączonych pomieszczeń.

Eleganckie wykończenie szyby stalową ramką.

Drzwi wkładu posiadają nowoczesną klamkę. Jej specjalna perforowana konstrukcja powoduje naturalne schładzanie. Wygodna rękojeść gwarantuje wygodne otwieranie kominka.

Żeliwne wykończenie komory spalania w kolorze czarnym.

MAKSYMALNE WYKORZYSTANIE ENERGII

Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Obszerna komora spalania, która pozwala na załadowanie dużej ilości paliwa bez potrzeby częstego dokładania.

Sterowanie ciągiem komina za pomocą wbudowanego szybra.

Gęsto rozmieszczone radiatory na ścianach zewnętrznych urządzenia, gwarantują maksymalne wykorzystanie ciepła generowanego przez wkład.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C. Oferowane przez Nas szkło posiada certyfikat jakości i bezpieczeństwa.

Kominek jest odporny na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali.

WYGODNE UŻYTKOWANIE

Urządzenie wyposażone jest w system czystej szyby - dzięki tzw. kurtynie strumień powietrza rozprowadzany jest równomiernie, omiata szkło i ogranicza do minimum osadzanie się na nim sadzy. Pozwala to utrzymać efektowny i czysty wygląd szyby przez długi czas.

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

Dekoracyjny płotek zabezpiecza drewno przed wypadaniem drewna i osypywaniem popiołu.

Całe drzwiczki w kształcie litery L otwierają się w przypadku wersji wkładu narożnego prawego - w prawą stronę, lewego - w lewą stronę.

DANE TECHNICZNE

Ogólne

• Wersja Lewy
• Moc nominalna (kW) 15
• Zakres mocy grzewczej (kW) 7-18
• Sprawność cieplna (%) 80
• Temperatura spalin (oC) 300
• Średnica wylotu spalin (mm) 200
• Kolor Czarny
• Domykanie Nie
• Materiał Żeliwo
• Kierunek otwierania drzwi W Lewo
• Rodzaj frontu Front stalowy z szybą ceramiczną
• Rodzaj paliwa Sezonowane Drewno Liściaste (Wilgotność ≤20%)

Efektywność Energetyczna

• Klasa energetyczna A
• Współczynnik EEI 100.18
• Moc cieplna do ogrzewania pomieszczeń (kW) 16
• Emisja CO (przy 13% O2) ≤ podawana w % 0.12

Certyfikaty / Zgodność

• Spełnia kryteria Ekoprojekt

Wyposażenie

• Popielnik

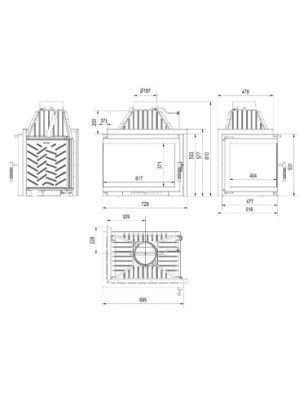

Parametry fizyczne

• Szerokość (cm) 72.9
• Wysokość (cm) 81
• Głębokość (cm) 51.6
• Waga (kg) 140

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• długość: 1 m i 0,5 m
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• wysokość: 320 mm
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

CHARAKTERYSTYKA:

• materiał: stal czarna
• grubość blachy: 2 mm.

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu kominkowego żeliwnego lub z płaszczem wodnym.

Dzięki regulowanym do 5 cm nóżkom można bezpiecznie ustawić kominek, nawet na powierzchni o znacznych nierównościach.

ZESTAW DOLOTOWY

1. DOLOT POWIETRZA

Dolot zimnego powietrza to specjalny króciec montowany na życzenie klienta za dodatkową opłatą do każdego z naszych wkładów kominkowych, który ma żeliwną podstawę.

Ma on za zadanie doprowadzenie świeżego powietrza do spalania.

Do prawidłowej pracy każdy kominek potrzebuje odpowiednią ilości powietrza. Często jego niedobór staje się jednym z głównych problemów złego funkcjonowania wkładu. Aby kominek nie sprawiał nam problemów musi mieć dostarczone ok. 8-10 m3/h powietrza na 1 kg drewna. Jeżeli nie ma innej drogi pobiera on powietrze z pomieszczenia, w którym się znajduje. A ponieważ najczęściej jest on usytuowany w salonie, czyli miejscu gdzie bardzo często przebywamy, w rzeczywistości pośrednio "zabiera" on powietrze nam.

2. PRZEJŚCIE DO DOLOTU 90°

Przy jego użyciu istnieje możliwość bezpośredniego przejścia z dolotu pod kominek o 90°.

3. PRZEJŚCIE DOLOT - RURA

Przejście z króćca dolotu pod kątem 90°.

PRZEPUSTNICA

Przepustnica z cięgłem przeznaczona jest do regulacji przepływu powietrza w systemach dystrybucji gorącego powietrza lub w przewodach doprowadzających powietrze pod wkład kominkowy.

Przepustnica wyposażona jest w specjalną uszczelkę, dzięki której następuje całkowite odcięcie powietrza z zewnątrz.

UWAGA: ze względu na możliwość połączenia z rurą spiro przepustnice mają średnicę od 5 do 10 mm mniejszą.

CHARAKTERYSTYKA:

• długość linki: 1300 mm
• długość przepustnicy: 172 mm
• materiał: blacha ocynkowana
• długość gwintu do mocowania w obudowie: 90 mm
• grubość blachy: 0,5 mm.

AKCESORIA

1. RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

CHARAKTERYSTYKA:

• długość 1 mb można ją rozciągnąć do około 2,80 mb
• odporność temperaturowa 200°C
• łatwy montaż
• brak konieczności używania specjalnych narzędzi do cięcia lub mocowania.

2. SILIKON 1200 stopni

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

ZASTOSOWANIE:

• uszczelnianie miejsc narażonych na bezpośredni kontakt z ogniem, tj. wnętrza kominków, piece, paleniska, grille itp.
• mocowanie i uszczelnianie elementów wykonanych z kamienia, betonu i stali, np. wkładów kominkowych
• uszczelnianie i spoinowanie cegieł ognioodpornych
• uszczelnianie elementów przewodów spalinowych.

WŁAŚCIWOŚCI:

• po utwardzeniu trwale odporny na temperaturę do +1200°C
• żaroodporny
• dobrze przyczepny do ceramiki budowlanej, szamotu, betonu, kamienia i stali stopowej nie zawiera azbestu
• odporny na SO2, SO3 i NO2 (dotyczy stężeń typowych dla podgrzewaczy, kominków i pieców do użytku domowego)
• po utwardzeniu nieelastyczny (nie stosować do dylatacji)
• nie kruszy się i nie pęka pod wpływem działania temperatury (wyłącznie do zastosowań statycznych)
• opakowania: 310 ml
• kolor: czarny.

3. TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

CHARAKTERYSTYKA:

• odporność: do 170°C
• długość: 45 m
• szerokość: 50 mm.

KRATKA WENTYLACYJNA KOMINKOWA LUFT NAROŻNY 60X40X9 CZARNA

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka. Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej za pomocą kieszeni oraz giętkich zapinek. Takie rozwiązanie umożliwia jej szybki montaż i demontaż, np. na potrzeby jej oczyszczenia.

Parametry fizyczne

• Waga (kg) 3
• Wysokość (cm) 9
• Głębokość (cm) 12,65
• Pole czynne kratki (cm2) 436

Ogólne

• Kolor czarny
• Cechy kratki otwarta narożna
• Materiał wykonania stal malowana proszkowo
• Typ kratki luft

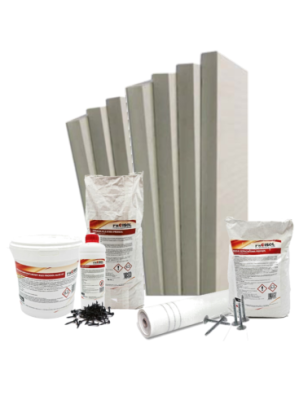

ZESTAW DO BUDOWY KOMINKA

Płyta krzemianowo - wapniowa SkamoEnclosure Board

Służy do budowy kominka, będąc jednocześnie jego izolacją. Tworzy lekką oraz sztywną konstrukcję i jest łatwa w obróbce przy użyciu tradycyjnych narzędzi stolarskich. Jej montażu dokonuje się za pomocą kleju i wkrętów TD Płyta jest doskonałym izolatorem wysokich temperatur panujących wewnątrz obudowy kominkowej, zapewnia człowiekowi bezpieczny ich poziom po stronie zewnętrznej. Zastępuje tradycyjne rozwiązanie na bazie płyt G-K oraz wełny mineralnej. Idealnie nadaje się do izolacji belki drewnianej, ścianek bocznych oraz ściany za kominkiem.

GRUNT

Systemowy uniwersalny środek gruntujący do zwiększenia przyczepności płyt kominkowych, jak również innych dostępnych na rynku płyt:- krzemianowo-wapniowych- kartonowo-gipsowych- wermikulitowych- elementów ceramiki cementowej

KLEJ

Klej PROISOL GLUE HT to odporny na wysoką temperaturę gotowy do użycia klej. Wykonany jest na bazie szkła wodnego i rozpuszczalników nieorganicznych. Przeznaczony jest do klejenia płyt kominkowych. Aplikacja na wcześniej zaimpregowaną powierzchnię preparatem gruntującym.

WKRĘT DO ŁĄCZENIA PŁYT

Przydatny do skręcenia płyt izolacyjnych.

ZAPRAWA KLEJOWA

Zaprawa klejowa przeznaczona do przyklejania płyt kominkowych, jak również innych dostępnych na rynku płyt krzemianowo-wapniowych.Posiada bardzo dobrą przyczepność do podłoża i płyt krzemianowo-wapniowych, wysoką wydajność, dużą podatność na obróbkę oraz optymalne parametry fizyczne.

KOŁEK

Kołek do łączenia płyty ze ścianą.

MASA SZPACHLOWA

Gotowa jednorodna masa mineralna w kolorze białym, do stosowania na płytach kominkowych. Produkt przeznaczony jest do przygotowywania powierzchni ścian na kominku pod malowanie. Odpowiednia pod większość dostępnych na rynku wewnętrznych farb dyspersyjnych. Uzyskana powierzchnia jest elastyczna, łatwo szlifowalna, można w niej zatopić w celu wzmocnienia obudowy kominka siatkę z włókna szklanego. Masa jest przeznaczona do nanoszenia pacą.

SIATKA

Siatka z włókna szklanego- stosowana na zewnętrzną część obudowy.

MIKROPROCESOROWY REGULATOR OBROTÓW RT-10 PODTYNKOWY

Przeznaczony do precyzyjnego, płynnego regulowania obrotów silnika turbiny gorącego powietrza. Regulator ustala prędkość obrotową aparatu nawiewnego, tak aby uzyskać określoną wydajność i wymagany komfort cieplny w mieszkaniu. Wskazania poziomu obrotów prezentowane są na panelu sterującym. Stan pracy (liczba obrotów) sygnalizowany jest świeceniem kontrolek. W ten sam sposób wskazywane jest zwiększenie kolejnych poziomów obrotów osiąganych przez wentylator aż do poziomu maksymalnego. W trakcie pracy możliwa jest dowolna i płynna zmiana zakresu - od 10 do 100% maksymalnej prędkości obrotowej.

DANE TECHNICZNE:

• pobór mocy 1 W
• zasilanie 230 V
• zakres regulacji 10 - 100% prędkości obrotowej
