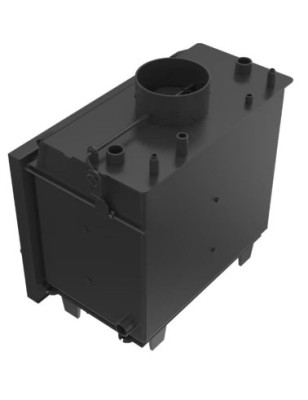

Wkład kominkowy z płaszczem widnym MAJA PW 8 całym zestawem montażowym i kratkami typu LUFT

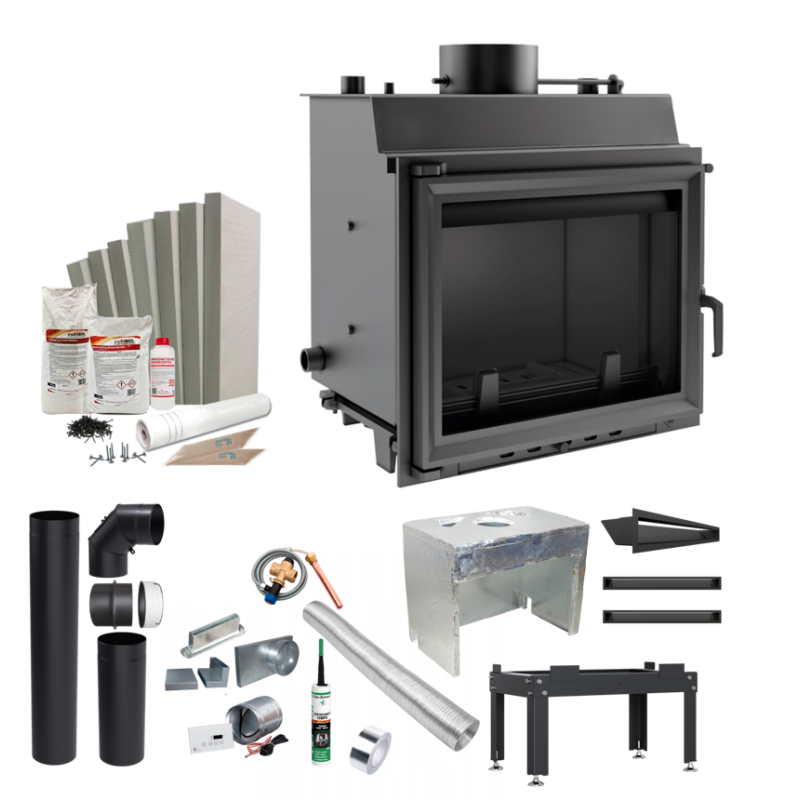

ZESTAW ZAWIERA:

1. WKŁAD KOMINKOWY MAJA PW 12
2. RURA 1m
3. RURA 0,5m
4. KOLANO 90°
5. PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO
6. DOLOT ZIMNEGO POWIETRZA
7. PRZEJŚCIE DO DOLOTU 90°
8. PRZEJŚCIE DOLOT - RURA
9. STEROWNIK MSK Z PRZEPUSTNICĄ ELEKTRONICZNĄ
10. ZAWÓR TERMICZNY Z KAPILARĄ
11. IZOLACJA WKŁADU
12. PODSTAWA DEDYKOWANA DO WKŁADU
13. RURA SPIRO
14. SILIKON - USZCZELNIACZ DO RUR
15. TAŚMA IZOLACYJNA 170°C - 45M
16. KRATKA WENTYLACYJNA KOMINKOWA LUFT CZARNA 9X60 - 3szt.
17. PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOENCLOSURE BOARD 100X61X3 – 14 szt
18. GRUNT PROISOL 1L – 1 szt
19. KLEJ PROISOL GLUE HT 1,7 kg – 2 szt
20. ZAPRAWA KLEJOWA PROISOL 20 kg - 1 szt
21. SIATKA ELEWACYJNA 10m
22. MASA SZPACHLOWA PROISOL - 15 kg - 1 szt
23. KOŁKI MONTAŻOWE – 10 szt
24. WKRĘTY - 100 szt

WYKORZYSTANIE ENERGII

Korpus paleniska urządzenia z płaszczem wodnym posiada podwójne ścianki, a przestrzeń, pomiędzy nimi wypełnia woda, która odbiera ciepło i przekazuje je do instalacji grzewczej. Dzięki wbudowanym pojemnikom i wysokiemu czopuchowi zwiększona została powierzchnia wymiany ciepła.Za pomocą wbudowanego szybra odbywa się regulacja ciągu powietrza, a popielnik daje kontrolę nad procesem spalania powietrza pobieranego z pomieszczenia.

BEZPIECZEŃSTWO

Wysokogatunkowa stal zastosowana w korpusie i froncie dają dużą odporność na działanie wysokich temperatur, a solidne spawy wykonane w osłonie gazu szlachetnego doskonałą szczelność. Wszystkie stalowe elementy są wycinane laserowo i wyginane na giętarkach CNC.Żaroodporna ceramika, w którą wyposażony jest wkład wytrzymuje temperaturę do 800°C oraz posiada certyfikat jakości i bezpieczeństwa.Wężownica natomiast chroni kominek przed przegrzaniem (króciec wejścia/ wyjścia 1⁄2”).Wkład kominkowy może być montowany w układzie otwartym lub zamkniętym C.O

UŻYTKOWANIE

Kurtyna powietrzna oddzielająca szybę od paleniska jest to system dzięki któremu temu szyba nie brudzi się i oddaje do pomieszczenia więcej ciepła. Czystość także pomoże zachować wyjmowany ruszt i popielnik.Regulowane nóżki pomogą w zniwelowaniu nierówności podłoża i wypoziomowania wkładu.

EKOLOGIA

Wkład kominkowy spełnia normę Ekoprojektu oraz BlmSchV2. Po zamontowaniu takiego urządzenia (płaszcz wodny) całość nie różni się od typowego wkładu powietrznego, a jego niewątpliwą zaletą jest możliwość podłączenia kominka do systemu c.o.

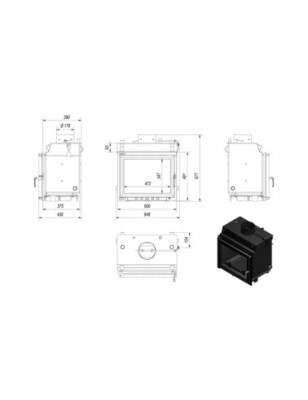

RYSUNEK TECHNICZNY

DANE TECHNICZNE

Parametry fizyczne

• Waga (kg) 109
• Średnica wylotu spalin (mm) 180
• Szerokość (cm) 60
• Wysokość (cm) 67.7
• Głębokość (cm) 39

Efektywność energetyczna

• Klasa Energetyczna A
• współczynnik EEI 105.4
• Emisja CO (przy 13% O2) ≤ podawana w % 0.1
• Emisja pyłków (pył) (mg/Nm3) 31

Ogólne

• Moc nominalna (kW) 8
• Średnia moc z wody (kW) 6
• Zakres mocy grzewczej (kW) 3.5 - 10
• Materiał wykonania stal, żeliwo
• Sprawność cieplna (%) 80
• Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
• Max ciśnienie robocze (bar) 2
• Pojemność wody (l) 18
• Temperatura spalin (oC) 240
• Max długość polan (cm) 33
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo

Certyfikat/Zgodność

• Spełnia kryteria EKOPROJEKTU
• Przeznaczony do rekuperacji Nie
• Zgodność z normą BImSchV 2
• Certyfikat TÜV Nie

Wyposażenie

• Dolot powietrza Nie
• Wyłożenie komory spalania Nie
• Popielnik Tak
• Ozdobna szyba typu glass Nie
• Wężownica Tak

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu kominkowego żeliwnego lub z płaszczem wodnym.

Dzięki regulowanym do 5 cm nóżkom można bezpiecznie ustawić kominek, nawet na powierzchni o znacznych nierównościach.

ZESTAW DOLOTOWY

1. DOLOT POWIETRZA

Dolot zimnego powietrza to specjalny króciec montowany na życzenie klienta za dodatkową opłatą do każdego z naszych wkładów kominkowych, który ma żeliwną podstawę.

Ma on za zadanie doprowadzenie świeżego powietrza do spalania.

Do prawidłowej pracy każdy kominek potrzebuje odpowiednią ilości powietrza. Często jego niedobór staje się jednym z głównych problemów złego funkcjonowania wkładu. Aby kominek nie sprawiał nam problemów musi mieć dostarczone ok. 8-10 m3/h powietrza na 1 kg drewna. Jeżeli nie ma innej drogi pobiera on powietrze z pomieszczenia, w którym się znajduje. A ponieważ najczęściej jest on usytuowany w salonie, czyli miejscu gdzie bardzo często przebywamy, w rzeczywistości pośrednio "zabiera" on powietrze nam.

2. PRZEJŚCIE DO DOLOTU 90°

Przy jego użyciu istnieje możliwość bezpośredniego przejścia z dolotu pod kominek o 90°.

3. PRZEJŚCIE DOLOT - RURA

Przejście z króćca dolotu pod kątem 90°.

IZOLACJA

Izolacja do kominka z płaszczem wodnym wykonana jest z blachy ocynkowanej oraz wełny izolacyjnej zabezpieczonej folią aluminiową.

W znacznym stopniu ogranicza ona straty ciepła ogrzewanej wody oraz pośrednio wpływa na podniesienie sprawności pieca nawet do 10%. Dzięki temu maksymalna ilość ciepła oddawana jest do instalacji grzewczej.

Dodatkowo zastosowanie izolacji wpływa także na ograniczenie ilości spalanego drewna, czyli ekonomikę spalania. Oznacza to, iż przy jej zastosowaniu, potrzebujemy mniej drewna do uzyskania takiej samej temperatury.

STEROWNIK

Zestaw MSK z przepustnicą to nowoczesny sterownik kominka z ekranem, który można stosować do wszystkich wkładów powietrznych i z płaszczem wodnym. Jego zadaniem jest dopuszczanie zimnego powietrza (do spalania) z zewnątrz budynku, bezpośrednio do komory spalania w taki sposób, aby było ono maksymalnie efektywne. Dzięki jego zastosowaniu możemy zaoszczędzić nawet do 30% drewna i już po 2 miesiącach używania zwrócą nam się pieniądze za jego zakup.

FUNKCJE STEROWNIKA:

• sterowanie dwoma pompami c.o. oraz jednym niezależnie nastawianym urządzeniem np. turbiną lub oświetleniem
• sterowanie turbiną kominkową
• precyzyjne dawkowanie powietrza do spalania
• zabezpieczenie przed przegrzaniem
• odcięcie dopływu powietrza w przypadku zaniku zasilania
• akustyczne ostrzeżenia.

W SKŁAD ZESTAWU WCHODZI:

• sterownik mikroprocesorowy
• czujnik temperatury z silikonowym kablem o długości 2 metrów
• przepustnica z serwomechanizmem.

Przepustnica jest wyposażona w specjalną uszczelkę, dzięki której odcięcie powietrza (do spalania) z zewnątrz jest całkowite. Po wygaśnięciu żaru we wkładzie sterownik automatycznie zamyka dopływ zimnego powietrza z zewnątrz, dzięki czemu nie następuje natychmiastowe wychłodzenie paleniska i mieszkania.

UWAGA! W kominkach w wersji żeliwnej czujnik nie może być położony na wkładzie, ponieważ pod wpływem temperatury może się stopić.

ZAWÓR TERMICZNY

Zawór bezpieczeństwa STS 20 S WATTS 3/4 95°C jest zaworem termostatycznym, który zabezpiecza wszelkiego rodzaju kotły oraz kominki z płaszczem wodnym, w których stosowane jest paliwo stałe (typu węgiel, miał, drewno, koks), przed możliwością zagotowania się wody w układzie CO, np. w momencie braku zasilania energii elektrycznej.

ZAKRES STOSOWANIA

Termiczne zabezpieczenie odpływowe jest wymagane w przypadku kotłów płomienicowych zmiennych i instalacji grzewczych na paliwa stałe. Zabezpieczenie odpływowe Typ STS20S jest zaworem ciśnieniowo niezależnym, uruchamianym temperaturą czynnika na wylocie ze źródła ciepła. Przy temperaturze 97°C (+/-) 2°C odpływ wody użytkowej z ogrzewacza zostaje otwarty. W ten sposób zawór zapobiega wzrostowi temperatury powyżej 110°C (maksymalne otwarcie).

DANE TECHNICZNE

• Min. temperatura operacyjna : -10°C
• Min. temperatura otwarcia : 97°C
• Maksymalna temperatura operacyjna : 110°C
• Nadciśnienie operacyjne : 10 bar
• Przepływ maksymalny : 6,5 m3/h

WŁAŚCIWOŚCI TECHNICZNE

• korpus i osłona wykonana z mosiądzu [58% Cu, 3% PbJ CW617N zgodnie z PN- EN 12165: 2011 E]
• uszczelnienie z Vitonu
• sprężyna ze stali nierdzewnej
• miedziana rurka kapilarna, 1300 mm w osłonie.

AKCESORIA

RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

SILIKON 1200°

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

ZASTOSOWANIE:

• uszczelnianie miejsc narażonych na bezpośredni kontakt z ogniem, tj. wnętrza kominków, piece, paleniska, grille itp.
• mocowanie i uszczelnianie elementów wykonanych z kamienia, betonu i stali, np. wkładów kominkowych
• uszczelnianie i spoinowanie cegieł ognioodpornych
• uszczelnianie elementów przewodów spalinowych.

WŁAŚCIWOŚCI:

• po utwardzeniu trwale odporny na temperaturę do +1200°C
• żaroodporny
• dobrze przyczepny do ceramiki budowlanej, szamotu, betonu, kamienia i stali stopowej nie zawiera azbestu
• odporny na SO2, SO3 i NO2 (dotyczy stężeń typowych dla podgrzewaczy, kominków i pieców do użytku domowego)
• po utwardzeniu nieelastyczny (nie stosować do dylatacji)
• nie kruszy się i nie pęka pod wpływem działania temperatury (wyłącznie do zastosowań statycznych)
• opakowania: 310 ml
• kolor: czarny.

TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

CHARAKTERYSTYKA:

• odporność: do 170°C
• długość: 45 m
• szerokość: 50 mm.

Kratka wentylacyjna kominkowa LUFT 9x60 czarna

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka.

Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej.

Kratka wyróżnia się nowoczesnym i minimalistycznym wyglądem, a jej podłużna forma sprawia, że doskonale sprawdza się we wnętrzach utrzymanych w stylu współczesnym.

Charakterystycznymi cechami modelu LUFT 45S są: zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Przy montażu kratki należy pamiętać o jej prawidłowym ułożeniu.

Jeżeli instalujemy ją nad kominkiem - wlot powietrza powinien znajdować się na spodzie, jeżeli pod wkładem - wlot powinien być na górze.

Pozwoli to zachować odpowiedni, konwekcyjny przepływ ogrzewanego powietrza.

Dzięki malowaniu kratki metodą proszkową, jej kolor pozostaje trwały i odporny na działanie podwyższonej temperatury, a sama kratka jest bardziej odporna na uszkodzenia mechaniczne.

DANE TECHNICZNE

Ogólne

• Pole czynne kratki (cm2) 290
• Typ Luft
• Rodzaj Prosta
• Rozmiar 60X9
• Kolor Czarny

Parametry fizyczne

• Waga (kg) 2
• Szerokość (cm) 60
• Wysokość (cm) 9
• Głębokość (cm) 12.65

ZESTAW DO BUDOWY KOMINKA

Płyta krzemianowo - wapniowa SkamoEnclosure Board

Służy do budowy kominka, będąc jednocześnie jego izolacją. Tworzy lekką oraz sztywną konstrukcję i jest łatwa w obróbce przy użyciu tradycyjnych narzędzi stolarskich. Jej montażu dokonuje się za pomocą kleju i wkrętów TD Płyta jest doskonałym izolatorem wysokich temperatur panujących wewnątrz obudowy kominkowej, zapewnia człowiekowi bezpieczny ich poziom po stronie zewnętrznej. Zastępuje tradycyjne rozwiązanie na bazie płyt G-K oraz wełny mineralnej. Idealnie nadaje się do izolacji belki drewnianej, ścianek bocznych oraz ściany za kominkiem.

GRUNT

Systemowy uniwersalny środek gruntujący do zwiększenia przyczepności płyt kominkowych, jak również innych dostępnych na rynku płyt:- krzemianowo-wapniowych- kartonowo-gipsowych- wermikulitowych- elementów ceramiki cementowej

KLEJ

Klej PROISOL GLUE HT to odporny na wysoką temperaturę gotowy do użycia klej. Wykonany jest na bazie szkła wodnego i rozpuszczalników nieorganicznych. Przeznaczony jest do klejenia płyt kominkowych. Aplikacja na wcześniej zaimpregowaną powierzchnię preparatem gruntującym.

WKRĘT DO ŁĄCZENIA PŁYT

Przydatny do skręcenia płyt izolacyjnych.

ZAPRAWA KLEJOWA

Zaprawa klejowa przeznaczona do przyklejania płyt kominkowych, jak również innych dostępnych na rynku płyt krzemianowo-wapniowych.Posiada bardzo dobrą przyczepność do podłoża i płyt krzemianowo-wapniowych, wysoką wydajność, dużą podatność na obróbkę oraz optymalne parametry fizyczne.

KOŁEK

Kołek do łączenia płyty ze ścianą.

MASA SZPACHLOWA

Gotowa jednorodna masa mineralna w kolorze białym, do stosowania na płytach kominkowych. Produkt przeznaczony jest do przygotowywania powierzchni ścian na kominku pod malowanie. Odpowiednia pod większość dostępnych na rynku wewnętrznych farb dyspersyjnych. Uzyskana powierzchnia jest elastyczna, łatwo szlifowalna, można w niej zatopić w celu wzmocnienia obudowy kominka siatkę z włókna szklanego. Masa jest przeznaczona do nanoszenia pacą.

SIATKA

Siatka z włókna szklanego- stosowana na zewnętrzną część obudowy.
