Kominek z płaszczem wodnym KRATKI AQUARIO M 8 kW Ø 180 całym zestawem montażowym i kratkami typu LUFT

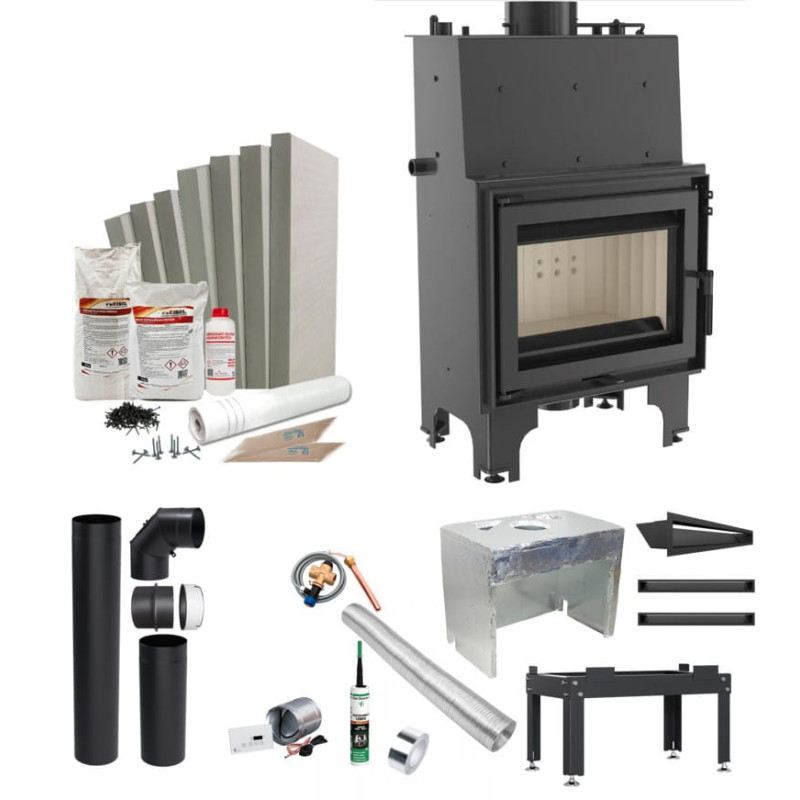

ZESTAW ZAWIERA:

1. WKŁAD KOMINKOWY Z PŁASZCZEM WODNYM AQUARIO M8
2. RURA 1m
3. RURA 0,5m
4. KOLANO 90°
5. PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO
6. STEROWNIK MSK Z PRZEPUSTNICĄ ELEKTRONICZNĄ
7. ZAWÓR TERMICZNY Z KAPILARĄ
8. IZOLACJA WKŁADU
9. PODSTAWA DEDYKOWANA DO WKŁADU
10. RURA SPIRO
11. SILIKON - USZCZELNIACZ DO RUR
12. TAŚMA IZOLACYJNA 170°C - 45M
13. KRATKA WENTYLACYJNA KOMINKOWA LUFT CZARNA 9X60 - 3szt.
14. PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOENCLOSURE BOARD 100X61X3 – 14 szt
15. GRUNT PROISOL 1L – 1 szt
16. KLEJ PROISOL GLUE HT 1,7 kg – 2 szt
17. ZAPRAWA KLEJOWA PROISOL 20 kg - 1 szt
18. SIATKA ELEWACYJNA 10m
19. MASA SZPACHLOWA PROISOL - 15 kg - 1 szt
20. KOŁKI MONTAŻOWE – 10 szt
21. WKRĘTY - 100 szt

MAKSYMALNE WYKORZYSTANIE ENERGII

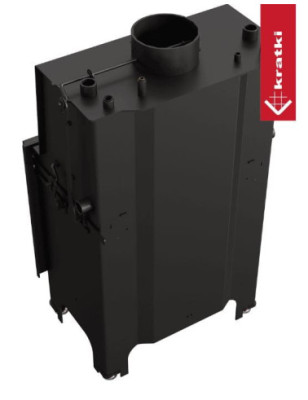

Wkład AQUARIO to urządzenie z płaszczem wodnym, posiadające korpus zbudowany z podwójnych, stalowych ścian. Przestrzeń, pomiędzy nimi wypełnia woda, która odbiera ciepło i przekazuje je do instalacji grzewczej. Kominek charakteryzuje się efektywniejszym spalaniem i dłuższym utrzymywaniem temperatury, dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku. Zwiększona powierzchnia wymiany ciepła we wkładzie następuje dzięki wbudowanym płomieniówkom i wysokiemu czopuchowi. Bardziej ekologiczne spalanie dzięki systemowi dwóch deflektorów, których użycie wydłuża drogę spalin.

Dwuszybrowa regulacja wylotu spalin: szyber górny, który pozwala na regulację ciągu komina; szyber dolny, pozwala na regulację ciągu komina, przełączający wkład ze stanu rozpalania w stan pracy.

System dopowietrzenia komory paleniska, realizowany jest wyłącznie z zewnątrz poprzez dostarczenie powietrza pierwotnego i wtórnego do komory spalania. W standardzie wkład posiada dolot powietrza o średnicy fi 125 mm, który umożliwia doprowadzenie świeżego powietrza do paleniska z zewnątrz budynku. Rozdzielenie powietrza odbywa się w przestrzenie poniżej płyty dolnej paleniska. Powietrze dostarczane jest kanałem znajdującym się na wysokości płyty dolnej do płotka, wyposażonego na całej długości w system otworów. Przyczynia się to do poprawy warunków spalania wsadu. Spalanie odbywa się równomiernie na całej szerokości paleniska. Regulacja intensywności spalania we wkładzie odbywa się za pomocą mechanizmu znajdującego się poniżej drzwi wkładu.

Wkład posiada kurtynę powietrzną, tzw. system czystej szyby bez pobierania powietrza z pomieszczenia. Jest to specjalne napowietrzenie szyby umożliwiające utrzymanie jej w czystości. Powietrze pobierane jest przez króciec dolotu, a następnie dostarczane specjalnymi kanałami znajdującymi się w bokach urządzenia, do komory leżącej w pokrywie górnej wkładu. Następnie jest równomiernie rozprowadzane na szybę, dzięki czemu pozostaje ona czysta.

System dopalania spalin, odpowiada za ograniczenie emisji szkodliwych substancji do środowiska oraz podniesienie sprawność wkładu. Dzięki zastosowaniu tego rozwiązania, wkłady osiągają bardzo dobre parametry emisji CO (niska emisja CO).

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C. Oferowane przez nas szkło posiada certyfikat jakości i bezpieczeństwa.

Zamontowana we wkładzie wężownica, służy do zabezpieczenia kominka przed przegrzaniem (króciec wejścia/ wyjścia 1⁄2”).

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali.

Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego. Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

KOMFORT UŻYTKOWANIA

Wkład bezrusztowy, występuje w nim tzw. dopalanie na popiele, co oznacza, że opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

Ograniczenie osadzania sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Możliwość zastosowania w różnych warunkach montażowych, dzięki regulowanym nóżkom.

NOWOCZESNY DESIGN

Zabudowany wkład z zespołem wodnym nie różni się wyglądem od typowego wkładu powietrznego. Poszerza jedynie zalety tego ostatniego o możliwość podłączenia kominka do systemu c.o.

Wkład jest wyposażony w elegancką i wygodną klamkę.

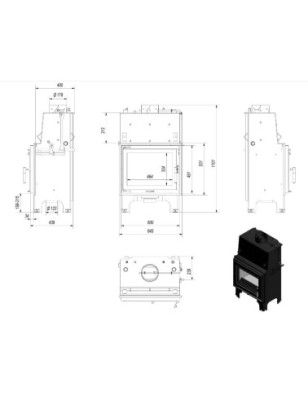

RYSUNEK TECHNICZNY

DANE TECHNICZNE

Ogólne

• Moc nominalna (kW) 8
• Zakres mocy grzewczej (kW) 3.0 - 10.0
• Sprawność cieplna (%) 82
• Max ciśnienie robocze (bar) 2
• Pojemność wody (l) 37
• Temperatura spalin (oC) 227
• Max długość polan (cm) 45
• Minimalne wymagane pole czynne kratek wylotowych (cm2) 150
• Minimalne wymagane pole czynne kratek wlotowych (cm2) 75
• Kierunek otwierania drzwi W Lewo
• Materiał Stal
• Domykanie Nie
• Średnica wylotu spalin (mm) 180
• Rodzaj paliwa Sezonowane Drewno Liściaste (Wilgotność ≤20%)

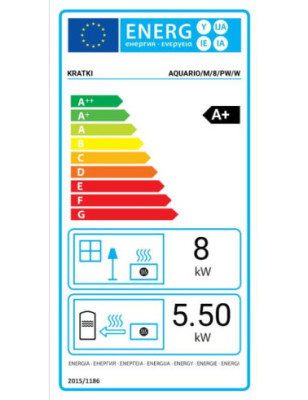

Efektywność Energetyczna

• Klasa energetyczna A+
• Średnia moc z wody (kW) 5.5
• Moc cieplna do ogrzewania pomieszczen (kW) 2.5
• Współczynnik EEI 108.00
• Emisja pyłków (mg/m3) 23
• Emisja CO (przy 13% O2) ≤ podawana w % 0.1

Certyfikaty / Zgodność

• Spełnia kryteria Ekoprojekt, Rekuperacja, BImSchV 2

Cechy konstrukcji

• Dolot Powietrza,
• Wyłożenie Komory Spalania

Parametry fizyczne

• Szerokość (cm) 64.5
• Wysokość (cm) 110.1
• Głębokość (cm) 40.0
• Waga (kg) 195

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu kominkowego żeliwnego lub z płaszczem wodnym.

Dzięki regulowanym do 5 cm nóżkom można bezpiecznie ustawić kominek, nawet na powierzchni o znacznych nierównościach.

IZOLACJA

Izolacja do kominka z płaszczem wodnym wykonana jest z blachy ocynkowanej oraz wełny izolacyjnej zabezpieczonej folią aluminiową.

W znacznym stopniu ogranicza ona straty ciepła ogrzewanej wody oraz pośrednio wpływa na podniesienie sprawności pieca nawet do 10%. Dzięki temu maksymalna ilość ciepła oddawana jest do instalacji grzewczej.

Dodatkowo zastosowanie izolacji wpływa także na ograniczenie ilości spalanego drewna, czyli ekonomikę spalania. Oznacza to, iż przy jej zastosowaniu, potrzebujemy mniej drewna do uzyskania takiej samej temperatury.

STEROWNIK

Zestaw MSK z przepustnicą to nowoczesny sterownik kominka z ekranem, który można stosować do wszystkich wkładów powietrznych i z płaszczem wodnym. Jego zadaniem jest dopuszczanie zimnego powietrza (do spalania) z zewnątrz budynku, bezpośrednio do komory spalania w taki sposób, aby było ono maksymalnie efektywne. Dzięki jego zastosowaniu możemy zaoszczędzić nawet do 30% drewna i już po 2 miesiącach używania zwrócą nam się pieniądze za jego zakup.

FUNKCJE STEROWNIKA:

• sterowanie dwoma pompami c.o. oraz jednym niezależnie nastawianym urządzeniem np. turbiną lub oświetleniem
• sterowanie turbiną kominkową
• precyzyjne dawkowanie powietrza do spalania
• zabezpieczenie przed przegrzaniem
• odcięcie dopływu powietrza w przypadku zaniku zasilania
• akustyczne ostrzeżenia.

W SKŁAD ZESTAWU WCHODZI:

• sterownik mikroprocesorowy
• czujnik temperatury z silikonowym kablem o długości 2 metrów
• przepustnica z serwomechanizmem.

Przepustnica jest wyposażona w specjalną uszczelkę, dzięki której odcięcie powietrza (do spalania) z zewnątrz jest całkowite. Po wygaśnięciu żaru we wkładzie sterownik automatycznie zamyka dopływ zimnego powietrza z zewnątrz, dzięki czemu nie następuje natychmiastowe wychłodzenie paleniska i mieszkania.

UWAGA! W kominkach w wersji żeliwnej czujnik nie może być położony na wkładzie, ponieważ pod wpływem temperatury może się stopić.

ZAWÓR TERMICZNY

Zawór bezpieczeństwa STS 20 S WATTS 3/4 95°C jest zaworem termostatycznym, który zabezpiecza wszelkiego rodzaju kotły oraz kominki z płaszczem wodnym, w których stosowane jest paliwo stałe (typu węgiel, miał, drewno, koks), przed możliwością zagotowania się wody w układzie CO, np. w momencie braku zasilania energii elektrycznej.

ZAKRES STOSOWANIA

Termiczne zabezpieczenie odpływowe jest wymagane w przypadku kotłów płomienicowych zmiennych i instalacji grzewczych na paliwa stałe. Zabezpieczenie odpływowe Typ STS20S jest zaworem ciśnieniowo niezależnym, uruchamianym temperaturą czynnika na wylocie ze źródła ciepła. Przy temperaturze 97°C (+/-) 2°C odpływ wody użytkowej z ogrzewacza zostaje otwarty. W ten sposób zawór zapobiega wzrostowi temperatury powyżej 110°C (maksymalne otwarcie).

DANE TECHNICZNE

• Min. temperatura operacyjna : -10°C
• Min. temperatura otwarcia : 97°C
• Maksymalna temperatura operacyjna : 110°C
• Nadciśnienie operacyjne : 10 bar
• Przepływ maksymalny : 6,5 m3/h

WŁAŚCIWOŚCI TECHNICZNE

• korpus i osłona wykonana z mosiądzu [58% Cu, 3% PbJ CW617N zgodnie z PN- EN 12165: 2011 E]
• uszczelnienie z Vitonu
• sprężyna ze stali nierdzewnej
• miedziana rurka kapilarna, 1300 mm w osłonie.

AKCESORIA

RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

SILIKON 1200°

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

ZASTOSOWANIE:

• uszczelnianie miejsc narażonych na bezpośredni kontakt z ogniem, tj. wnętrza kominków, piece, paleniska, grille itp.
• mocowanie i uszczelnianie elementów wykonanych z kamienia, betonu i stali, np. wkładów kominkowych
• uszczelnianie i spoinowanie cegieł ognioodpornych
• uszczelnianie elementów przewodów spalinowych.

WŁAŚCIWOŚCI:

• po utwardzeniu trwale odporny na temperaturę do +1200°C
• żaroodporny
• dobrze przyczepny do ceramiki budowlanej, szamotu, betonu, kamienia i stali stopowej nie zawiera azbestu
• odporny na SO2, SO3 i NO2 (dotyczy stężeń typowych dla podgrzewaczy, kominków i pieców do użytku domowego)
• po utwardzeniu nieelastyczny (nie stosować do dylatacji)
• nie kruszy się i nie pęka pod wpływem działania temperatury (wyłącznie do zastosowań statycznych)
• opakowania: 310 ml
• kolor: czarny.

TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

CHARAKTERYSTYKA:

• odporność: do 170°C
• długość: 45 m
• szerokość: 50 mm.

Kratka wentylacyjna kominkowa LUFT 9x60 czarna

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka.

Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej.

Kratka wyróżnia się nowoczesnym i minimalistycznym wyglądem, a jej podłużna forma sprawia, że doskonale sprawdza się we wnętrzach utrzymanych w stylu współczesnym.

Charakterystycznymi cechami modelu LUFT 45S są: zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Przy montażu kratki należy pamiętać o jej prawidłowym ułożeniu.

Jeżeli instalujemy ją nad kominkiem - wlot powietrza powinien znajdować się na spodzie, jeżeli pod wkładem - wlot powinien być na górze.

Pozwoli to zachować odpowiedni, konwekcyjny przepływ ogrzewanego powietrza.

Dzięki malowaniu kratki metodą proszkową, jej kolor pozostaje trwały i odporny na działanie podwyższonej temperatury, a sama kratka jest bardziej odporna na uszkodzenia mechaniczne.

DANE TECHNICZNE

Ogólne

• Pole czynne kratki (cm2) 290
• Typ Luft
• Rodzaj Prosta
• Rozmiar 60X9
• Kolor Czarny

Parametry fizyczne

• Waga (kg) 2
• Szerokość (cm) 60
• Wysokość (cm) 9
• Głębokość (cm) 12.65

ZESTAW DO BUDOWY KOMINKA

Płyta krzemianowo - wapniowa SkamoEnclosure Board

Służy do budowy kominka, będąc jednocześnie jego izolacją. Tworzy lekką oraz sztywną konstrukcję i jest łatwa w obróbce przy użyciu tradycyjnych narzędzi stolarskich. Jej montażu dokonuje się za pomocą kleju i wkrętów TD Płyta jest doskonałym izolatorem wysokich temperatur panujących wewnątrz obudowy kominkowej, zapewnia człowiekowi bezpieczny ich poziom po stronie zewnętrznej. Zastępuje tradycyjne rozwiązanie na bazie płyt G-K oraz wełny mineralnej. Idealnie nadaje się do izolacji belki drewnianej, ścianek bocznych oraz ściany za kominkiem.

GRUNT

Systemowy uniwersalny środek gruntujący do zwiększenia przyczepności płyt kominkowych, jak również innych dostępnych na rynku płyt:- krzemianowo-wapniowych- kartonowo-gipsowych- wermikulitowych- elementów ceramiki cementowej

KLEJ

Klej PROISOL GLUE HT to odporny na wysoką temperaturę gotowy do użycia klej. Wykonany jest na bazie szkła wodnego i rozpuszczalników nieorganicznych. Przeznaczony jest do klejenia płyt kominkowych. Aplikacja na wcześniej zaimpregowaną powierzchnię preparatem gruntującym.

WKRĘT DO ŁĄCZENIA PŁYT

Przydatny do skręcenia płyt izolacyjnych.

ZAPRAWA KLEJOWA

Zaprawa klejowa przeznaczona do przyklejania płyt kominkowych, jak również innych dostępnych na rynku płyt krzemianowo-wapniowych.Posiada bardzo dobrą przyczepność do podłoża i płyt krzemianowo-wapniowych, wysoką wydajność, dużą podatność na obróbkę oraz optymalne parametry fizyczne.

KOŁEK

Kołek do łączenia płyty ze ścianą.

MASA SZPACHLOWA

Gotowa jednorodna masa mineralna w kolorze białym, do stosowania na płytach kominkowych. Produkt przeznaczony jest do przygotowywania powierzchni ścian na kominku pod malowanie. Odpowiednia pod większość dostępnych na rynku wewnętrznych farb dyspersyjnych. Uzyskana powierzchnia jest elastyczna, łatwo szlifowalna, można w niej zatopić w celu wzmocnienia obudowy kominka siatkę z włókna szklanego. Masa jest przeznaczona do nanoszenia pacą.

SIATKA

Siatka z włókna szklanego- stosowana na zewnętrzną część obudowy.
