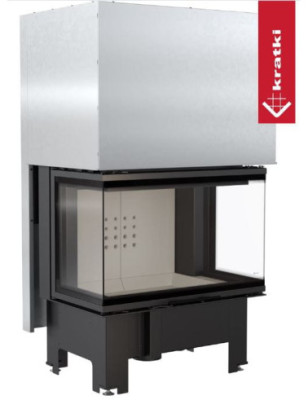

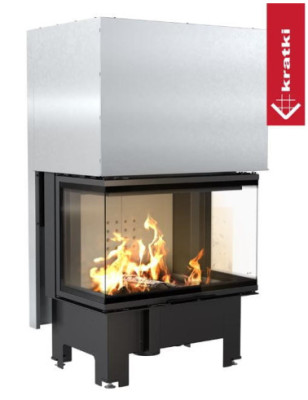

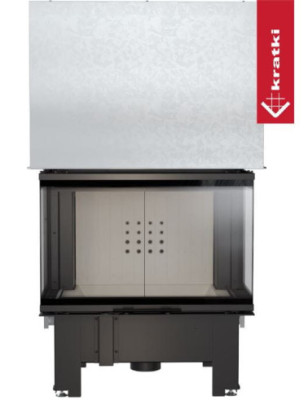

Kominek powietrzny stalowy KRATKI NBC 800/400 lewy prawy 10 kW Ø 200 Gilotyna z akcesoriami

Oferowany komplet akcesoriów pozwala na prawidłowe osadzenie kominka na podłożu, podłączenie go do komina oraz zbudowanie zabudowy kominkowej !

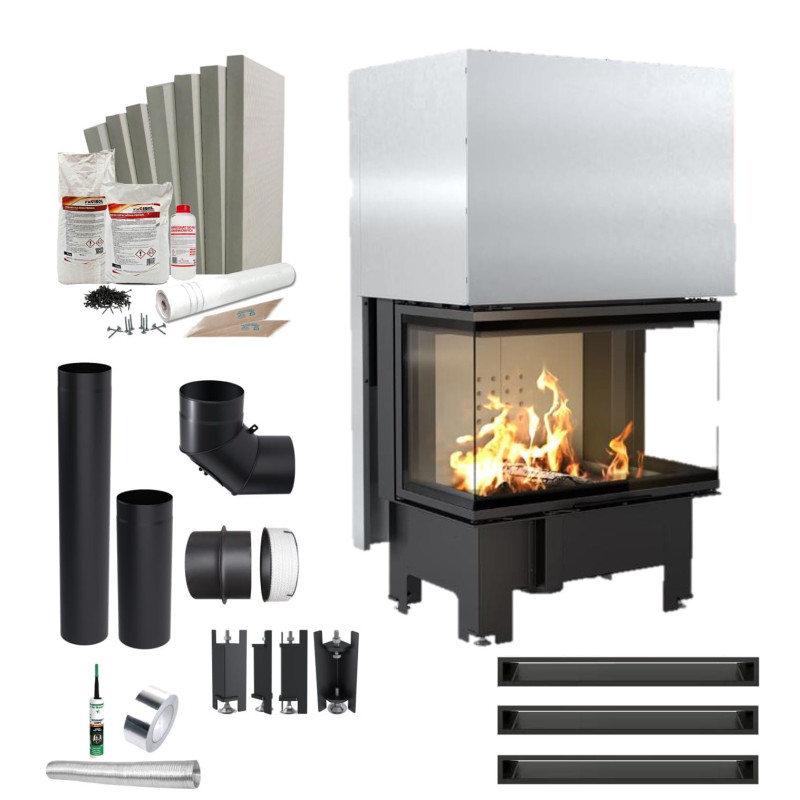

ZESTAW ZAWIERA:

1. WKŁAD KOMINKOWY NBC 800/400 lewy prawy 10 kW Ø 200 Gilotyna
2. RURA 1m
3. RURA 0,5m
4. KOLANO 90°
5. PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO
6. RURA SPIRO
7. PODSTAWA DEDYKOWANA DO WKŁADU
8. SILIKON - USZCZELNIACZ DO RUR
9. TAŚMA IZOLACYJNA 170°C - 45M
10. KRATKA WENTYLACYJNA LUFT 9X80 CZARNA - 3szt.
11. PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOENCLOSURE BOARD 100X61X3 – 18 szt
12. GRUNT HOT-SYSTEM 1L – 1 szt
13. KLEJ HOT-SYSTEM 1kg – 5 szt
14. ZAPRAWA KLEJOWA PROISOL 20 kg - 1 szt
15. SIATKA ELEWACYJNA 15m
16. MASA SZPACHLOWA PROISOL - 15 kg - 1 szt
17. KOŁKI MONTAŻOWE – 14 szt
18. WKRĘTY - 200 szt

    ---



    Klasa 5 wprowadzona przez znowelizowaną normę PN EN 303-5 dotyczy kotłów i pieców.

    Kocioł spełniający klasę 5. to gwarancja najniższej emisji CO, pyłów i węgla organicznego do atmosfery oraz wysokiej sprawności, co przekłada się m.in. na mniejsze zużycie paliwa. Ponadto urządzenia tej klasy objęte są często programem dofinansowań do ceny zakupu kotła.

MAKSYMALNE WYKORZYSTANIE ENERGII

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.

Efektywne spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.

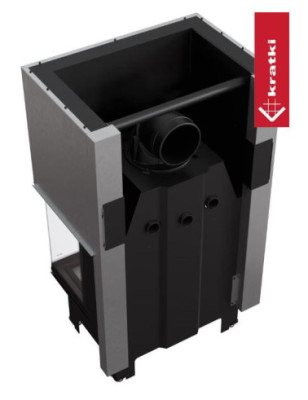

Dostarczanie powietrza wyłącznie z zewnątrz dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Regulacja dolotu powietrza za pomocą jednej dźwigni, co wyklucza błędy w niewłaściwym użytkowaniu.

Potrójny system dopowietrzenia komory spalania: powietrze pierwotne - skierowane jest na płytę, na której odbywa się spalanie; powietrze wtórne dostarczane jest otworami w tylnej ścianie. Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza).

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Wkład wyposażony w szybę żaroodporną wytrzymująca temperaturę do 660°C.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Wkład wyposażony w ruszt, co znacznie ułatwia czyszczenie komory spalania.

Płyta dolna wkładu znacznie obniżona w stosunku do drzwi.

Podwójny system otwierania drzwi do góry (GILOTYNA) i do boku. Podnoszone i opuszczane drzwi ułatwiają załadunek ilość drewna a mechanizm umożliwiający otwarcie boczne pozwoli na sprawniejsze czyszczenie szyby.

Ograniczenie osadzanie sadzy dzięki systemowi czystej szyby (kierownica powietrza).

NOWOCZESNY DESIGN

Trójstronne przeszklenie wkładu gwarantujące maksymalną wizję ognia.

Wygodny i cichy mechanizm gilotyny ułatwiający czyszczenie i obsługę wkładu.

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 660°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu.

DANE TECHNICZNE

Ogólne

• Wersja Trójstronny gilotyna
• Moc nominalna (kW) 10
• Zakres mocy grzewczej (kW) 5.0 - 13.0
• Sprawność cieplna (%) 83
• Temperatura spalin (oC) 189
• Max długość polan (cm) 30
• Minimalne wymagane pole czynne kratek wlotowych (cm2) ≥500
• Minimalne wymagane pole czynne kratek wylotowych (cm2) ≥700
• Średnica wylotu spalin (mm) 200
• Kolor Czarny
• Domykanie Nie
• Materiał wykonania Stal
• Kierunek otwierania drzwi Do Góry
• Rodzaj frontu Front stalowy z szybą malowaną
• Rodzaj paliwa Sezonowane Drewno Liściaste (Wilgotność ≤20%)

Efektywność Energetyczna

• Klasa energetyczna A+
• Współczynnik EEI 110.4
• Sezonowa efektywność energetyczna (%) 73
• Moc cieplna do ogrzewania pomieszczeń (kW) 10
• Emisja CO (przy 13% O2) ≤ podawana w % 0.053
• Emisja CO (mg/m3) 672
• Emisja pyłków (mg/m3) 27
• Emisja NOx (mg/m3) 109
• Emisja OGC (mg/m3) 38
• Strumień masy spalin (g/s) 11.9

Certyfikaty / Zgodność

• Spełnia kryteria KRATKI PRO, Ekoprojekt, Rekuperacja, BImSchV 2

Cechy konstrukcji

• Dolot Powietrza,
• Ozdobna Szyba Typu Glass,
• Popielnik,
• Wyłożenie Komory Spalania

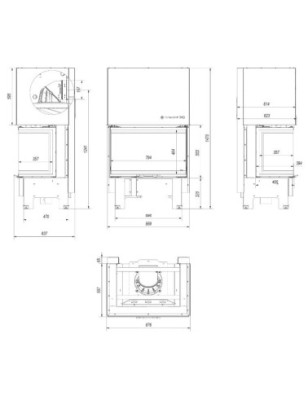

Parametry fizyczne

• Szerokość (cm) 87.6
• Wysokość (cm) 147
• Głębokość (cm) 62.2
• Waga (kg) 275

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• długość: 1 m i 0,5 m
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• wysokość: 320 mm
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

CHARAKTERYSTYKA:

• materiał: stal czarna
• grubość blachy: 2 mm

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu kominkowego żeliwnego lub z płaszczem wodnym.

Dzięki regulowanym do 5 cm nóżkom można bezpiecznie ustawić kominek, nawet na powierzchni o znacznych nierównościach.

AKCESORIA

1. RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

CHARAKTERYSTYKA:

• długość 1 mb można ją rozciągnąć do około 2,80 mb
• odporność temperaturowa 200°C
• łatwy montaż
• brak konieczności używania specjalnych narzędzi do cięcia lub mocowania.

2. SILIKON 1200 stopni

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

ZASTOSOWANIE:

• uszczelnianie miejsc narażonych na bezpośredni kontakt z ogniem, tj. wnętrza kominków, piece, paleniska, grille itp.
• mocowanie i uszczelnianie elementów wykonanych z kamienia, betonu i stali, np. wkładów kominkowych
• uszczelnianie i spoinowanie cegieł ognioodpornych
• uszczelnianie elementów przewodów spalinowych.

WŁAŚCIWOŚCI:

• po utwardzeniu trwale odporny na temperaturę do +1200°C
• żaroodporny
• dobrze przyczepny do ceramiki budowlanej, szamotu, betonu, kamienia i stali stopowej nie zawiera azbestu
• odporny na SO2, SO3 i NO2 (dotyczy stężeń typowych dla podgrzewaczy, kominków i pieców do użytku domowego)
• po utwardzeniu nieelastyczny (nie stosować do dylatacji)
• nie kruszy się i nie pęka pod wpływem działania temperatury (wyłącznie do zastosowań statycznych)
• opakowania: 310 ml
• kolor: czarny.

3. TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

CHARAKTERYSTYKA:

• odporność: do 170°C
• długość: 45 m
• szerokość: 50 mm.

KRATKA WENTYLACYJNA KOMINKOWA LUFT 9X80 CZARNA

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka. Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej za pomocą kieszeni oraz giętkich zapinek. Takie rozwiązanie umożliwia jej szybki montaż i demontaż, np. na potrzeby jej oczyszczenia.

Parametry fizyczne

• Waga (kg) 2
• Szerokość (cm) 80
• Wysokość (cm) 9
• Głębokość (cm) 12,65

Ogólne

• Kolor czarny
• Cechy kratki otwarta prosta
• Materiał wykonania stal malowana proszkowo
• Typ kratki luft

ZESTAW DO BUDOWY KOMINKA

Płyta krzemianowo - wapniowa SkamoEnclosure Board

Służy do budowy kominka, będąc jednocześnie jego izolacją. Tworzy lekką oraz sztywną konstrukcję i jest łatwa w obróbce przy użyciu tradycyjnych narzędzi stolarskich. Jej montażu dokonuje się za pomocą kleju i wkrętów TD Płyta jest doskonałym izolatorem wysokich temperatur panujących wewnątrz obudowy kominkowej, zapewnia człowiekowi bezpieczny ich poziom po stronie zewnętrznej. Zastępuje tradycyjne rozwiązanie na bazie płyt G-K oraz wełny mineralnej. Idealnie nadaje się do izolacji belki drewnianej, ścianek bocznych oraz ściany za kominkiem.

GRUNT

Systemowy uniwersalny środek gruntujący do zwiększenia przyczepności płyt kominkowych, jak również innych dostępnych na rynku płyt:- krzemianowo-wapniowych- kartonowo-gipsowych- wermikulitowych- elementów ceramiki cementowej

KLEJ

Klej FIRE LINE +1400C to odporny na wysoką temperaturę gotowy do użycia klej. Wykonany jest na bazie szkła wodnego i rozpuszczalników nieorganicznych. Przeznaczony jest do klejenia płyt kominkowych. Aplikacja na wcześniej zaimpregowaną powierzchnię preparatem gruntującym.

WKRĘT DO ŁĄCZENIA PŁYT

Przydatny do skręcenia płyt izolacyjnych.

ZAPRAWA KLEJOWA

Zaprawa klejowa przeznaczona do przyklejania płyt kominkowych, jak również innych dostępnych na rynku płyt krzemianowo-wapniowych.Posiada bardzo dobrą przyczepność do podłoża i płyt krzemianowo-wapniowych, wysoką wydajność, dużą podatność na obróbkę oraz optymalne parametry fizyczne.

KOŁEK

Kołek do łączenia płyty ze ścianą.

MASA SZPACHLOWA

Gotowa jednorodna masa mineralna w kolorze białym, do stosowania na płytach kominkowych. Produkt przeznaczony jest do przygotowywania powierzchni ścian na kominku pod malowanie. Odpowiednia pod większość dostępnych na rynku wewnętrznych farb dyspersyjnych. Uzyskana powierzchnia jest elastyczna, łatwo szlifowalna, można w niej zatopić w celu wzmocnienia obudowy kominka siatkę z włókna szklanego. Masa jest przeznaczona do nanoszenia pacą.

SIATKA

Siatka z włókna szklanego- stosowana na zewnętrzną część obudowy.
