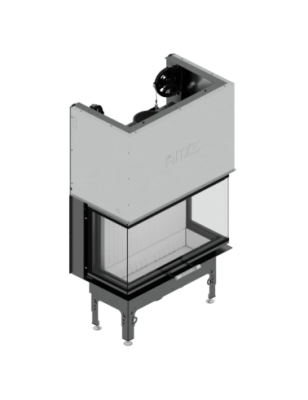

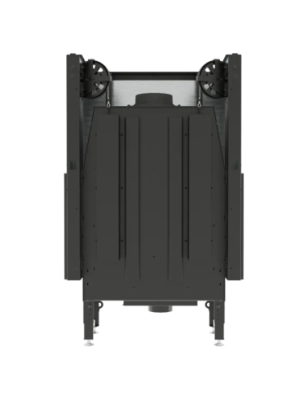

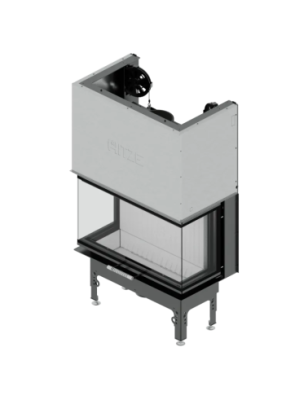

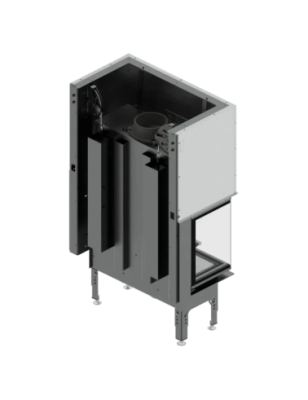

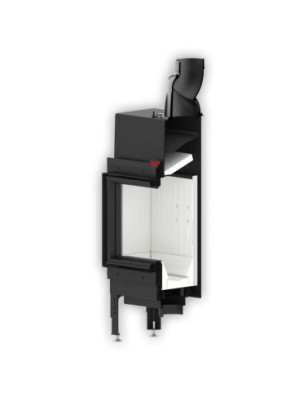

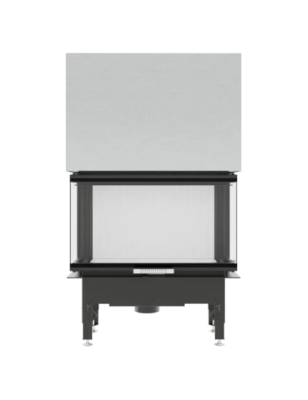

Wkład kominkowy KOMINEK HST68x43.CG HITZE trzy szyby gilotyna z akcesoriami

Oferowany komplet akcesoriów pozwala na prawidłowe osadzenie kominka na podłożu, podłączenie go do komina oraz zbudowanie zabudowy kominkowej !

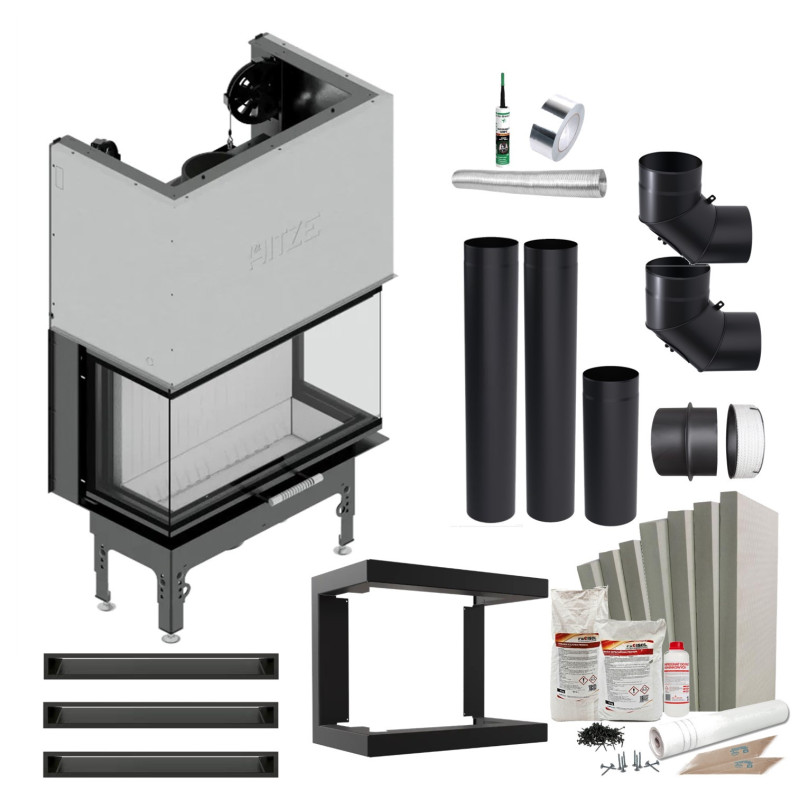

ZESTAW ZAWIERA: WKŁAD KOMINKOWY HST68x43.CG HITZE trzy szyby gilotyna RURA 1m fi180 - 2szt. RURA 0,5m fi180 KOLANO 90° fi 180 - 2szt PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO 180/200 RURA SPIRO fi125 SILIKON - USZCZELNIACZ DO RUR TAŚMA IZOLACYJNA 170°C - 45M KRATKA WENTYLACYJNA LUFT 9X80 CZARNA - 3szt. DEKORACYJNA RAMKA PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOL 100X61X3 – 14 szt GRUNT HOT-SYSTEM 1L – 1 szt KLEJ HOT-SYSTEM 1kg – 4 szt ZAPRAWA KLEJOWA PROISOL 20 kg - 1 szt SIATKA ELEWACYJNA 10m MASA SZPACHLOWA PROISOL - 15 kg - 1 szt KOŁKI MONTAŻOWE – 10 szt WKRĘTY - 100 szt

Klasa 5 wprowadzona przez znowelizowaną normę PN EN 303-5 dotyczy kotłów i pieców.

Kocioł spełniający klasę 5. to gwarancja najniższej emisji CO, pyłów i węgla organicznego do atmosfery oraz wysokiej sprawności, co przekłada się m.in. na mniejsze zużycie paliwa. Ponadto urządzenia tej klasy objęte są często programem dofinansowań do ceny zakupu kotła.

Linia HST to wkłady przystosowane do płytkiej zabudowy. W zależności od mocy nominalnej danego modelu, dedykowane są do niewielkich powierzchni użytkowych jako kominek rekreacyjny lub dodatkowe źródło ogrzewania.

Linie tworzą trzy wielkości wkładów o mocach 5,9-13,2 kW, występujące w sześciu wariantach otwierania drzwi (standard, prawy, lewy, gilotyna, prawy gilotyna, lewy gilotyna).

Standardowe wyposażenie to: ozdobna szyba typu DECOR, podwójny deflektor (stalowy i ceramiczny), palenisko bezrusztowe, wentylowana klamka, żeliwny czopuch obracający się o 360°, podwójna regulacja wysokości nóżek (płynna i skokowa) oraz wspólna dźwignia regulacji powietrza pierwotnego i wtórnego. Komora spalania wyłożona jest akumulacyjnym betonem ceramicznym.

Do wszystkich wkładów linii HST można dodatkowo zamówić kratki kominkowe, odpowiednią maskownicę, a do modeli standardowych również nierdzewną ramę portalową.

Informacje o produkcie: Płaszcz wkładu wykonany ze stali kotłowej o grubości 4mm w gatunku P265GH. Wkład standardowo wyposażony w żeliwny obracający się o 360° czopuch, dający możliwość odprowadzania spali w każdym kierunku. Niewielka głębokość wkładu pozwalająca na dopasowanie do płytkiej zabudowy. Drzwi stalowe wykonane z wzmocnionego profilu zapewniające sztywność i wytrzymałość na wysoką temperaturę. Żaroodporne szkło ceramiczne o temperaturze pracy do 800°C. Szyba Decor w standardzie. Komora spalania wyłożona betonem ceramicznym. Zintegrowana czterostopniowa przepustnica przepływu powietrza pierwotnego i wtórnego. Regulacja powietrza wtórnego i pierwotnego za pomocą jednej dźwigni. System czystej szyby. Podwójna regulacja wysokości (płynna i skokowa). Drzwi typu "gilotyna" - otwierane góra-dół. Palenisko bezrusztowe. Standardowo wentylowana klamka malowana proszkowo (możliwość dokupienia klamki w kolorze INOX). Elementy wkładu produkowane przy pomocy nowoczesnych urządzeń CNC (Laser 2D, Laser 3D, Prasy krawędziowe). Wkład spawany na robocie spawalniczym metodą MAG, gwarantującą wysoką jakość oraz estetykę spoin. Spełnia normy BlmSchV II i ECODESIGN Zgodnie z wymogami dyrektywy ecodesign na terenie państw członkowskich UE: "Ten produkt nie może służyć jako podstawowe źródło ogrzewania”.

DANE TECHNICZNE

• Rodzaj paliwa Sezonowane drewno drzew liściastych o wilgotności 12-20%
• Moc nominalna (kW) 13,2
• Zakres obciążenia grzewczego (kW) 6,5-17
• Moc cieplna przekazywana do pomieszczenia (kW) 13,2
• Sprawność cieplna (%) 79
• Temperatura spalin (°C) 247
• Emisja pyłków przy 13% O2 (g/m³) 0,038
• Emisja CO przy 13% O2 (g/m³) 0,925
• Klasa energetyczna A
• Współczynnik efektywności energetycznej EEI 104,6
• Spełnia wymagania EKOPROJEKT TAK
• Spełnia wymagania BlmSchV II TAK
• Przeznaczony do rekuperacji TAK
• Materiał wykonania Stal kotłowa P265GH według EN 10028-2
• Waga (kg) 228
• Rodzaj paleniska rusztowe
• Wymiar szyby (mm) 752x430x289
• Średnica czopucha (mm) 177
• Średnica dolotu (mm) 123
• Wymiary szerokość x wysokość x głębokość (mm) 801x1323x453

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• długość: 1 m i 0,5 m
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

CHARAKTERYSTYKA:

• grubość blachy: 2 mm
• wysokość: 320 mm
• wytrzymałość na temperaturę: 1000°C
• materiał: blacha stalowa
• pokryte czarną farbą żaroodporną
• spawane plazmowo.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

CHARAKTERYSTYKA:

• materiał: stal czarna
• grubość blachy: 2 mm

AKCESORIA

1. RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

CHARAKTERYSTYKA:

• długość 1 mb można ją rozciągnąć do około 2,80 mb
• odporność temperaturowa 200°C
• łatwy montaż
• brak konieczności używania specjalnych narzędzi do cięcia lub mocowania.

2. SILIKON 1200 stopni

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

ZASTOSOWANIE:

• uszczelnianie miejsc narażonych na bezpośredni kontakt z ogniem, tj. wnętrza kominków, piece, paleniska, grille itp.
• mocowanie i uszczelnianie elementów wykonanych z kamienia, betonu i stali, np. wkładów kominkowych
• uszczelnianie i spoinowanie cegieł ognioodpornych
• uszczelnianie elementów przewodów spalinowych.

WŁAŚCIWOŚCI:

• po utwardzeniu trwale odporny na temperaturę do +1200°C
• żaroodporny
• dobrze przyczepny do ceramiki budowlanej, szamotu, betonu, kamienia i stali stopowej nie zawiera azbestu
• odporny na SO2, SO3 i NO2 (dotyczy stężeń typowych dla podgrzewaczy, kominków i pieców do użytku domowego)
• po utwardzeniu nieelastyczny (nie stosować do dylatacji)
• nie kruszy się i nie pęka pod wpływem działania temperatury (wyłącznie do zastosowań statycznych)
• opakowania: 310 ml
• kolor: czarny.

3. TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

CHARAKTERYSTYKA:

• odporność: do 170°C
• długość: 45 m
• szerokość: 50 mm.

KRATKA WENTYLACYJNA KOMINKOWA LUFT 9X80 CZARNA

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka. Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej za pomocą kieszeni oraz giętkich zapinek. Takie rozwiązanie umożliwia jej szybki montaż i demontaż, np. na potrzeby jej oczyszczenia.

Parametry fizyczne

• Waga (kg) 2
• Szerokość (cm) 80
• Wysokość (cm) 9
• Głębokość (cm) 12,65

Ogólne

• Kolor czarny
• Cechy kratki otwarta prosta
• Materiał wykonania stal malowana proszkowo
• Typ kratki luft

ZESTAW DO BUDOWY KOMINKA

Płyta krzemianowo - wapniowa SkamoEnclosure Board

Służy do budowy kominka, będąc jednocześnie jego izolacją. Tworzy lekką oraz sztywną konstrukcję i jest łatwa w obróbce przy użyciu tradycyjnych narzędzi stolarskich. Jej montażu dokonuje się za pomocą kleju i wkrętów TD Płyta jest doskonałym izolatorem wysokich temperatur panujących wewnątrz obudowy kominkowej, zapewnia człowiekowi bezpieczny ich poziom po stronie zewnętrznej. Zastępuje tradycyjne rozwiązanie na bazie płyt G-K oraz wełny mineralnej. Idealnie nadaje się do izolacji belki drewnianej, ścianek bocznych oraz ściany za kominkiem.

GRUNT

Systemowy uniwersalny środek gruntujący do zwiększenia przyczepności płyt kominkowych, jak również innych dostępnych na rynku płyt:- krzemianowo-wapniowych- kartonowo-gipsowych- wermikulitowych- elementów ceramiki cementowej

KLEJ

Klej FIRE LINE +1400C to odporny na wysoką temperaturę gotowy do użycia klej. Wykonany jest na bazie szkła wodnego i rozpuszczalników nieorganicznych. Przeznaczony jest do klejenia płyt kominkowych. Aplikacja na wcześniej zaimpregowaną powierzchnię preparatem gruntującym.

WKRĘT DO ŁĄCZENIA PŁYT

Przydatny do skręcenia płyt izolacyjnych.

ZAPRAWA KLEJOWA

Zaprawa klejowa przeznaczona do przyklejania płyt kominkowych, jak również innych dostępnych na rynku płyt krzemianowo-wapniowych.Posiada bardzo dobrą przyczepność do podłoża i płyt krzemianowo-wapniowych, wysoką wydajność, dużą podatność na obróbkę oraz optymalne parametry fizyczne.

KOŁEK

Kołek do łączenia płyty ze ścianą.

MASA SZPACHLOWA

Gotowa jednorodna masa mineralna w kolorze białym, do stosowania na płytach kominkowych. Produkt przeznaczony jest do przygotowywania powierzchni ścian na kominku pod malowanie. Odpowiednia pod większość dostępnych na rynku wewnętrznych farb dyspersyjnych. Uzyskana powierzchnia jest elastyczna, łatwo szlifowalna, można w niej zatopić w celu wzmocnienia obudowy kominka siatkę z włókna szklanego. Masa jest przeznaczona do nanoszenia pacą.

SIATKA

Siatka z włókna szklanego- stosowana na zewnętrzną część obudowy.
