Wkład kominkowy trójstronny KOMINEK NBC 7 kW fi 160 Black z akcesoriami oraz kompletnym zestawem montażowym SKAMOL

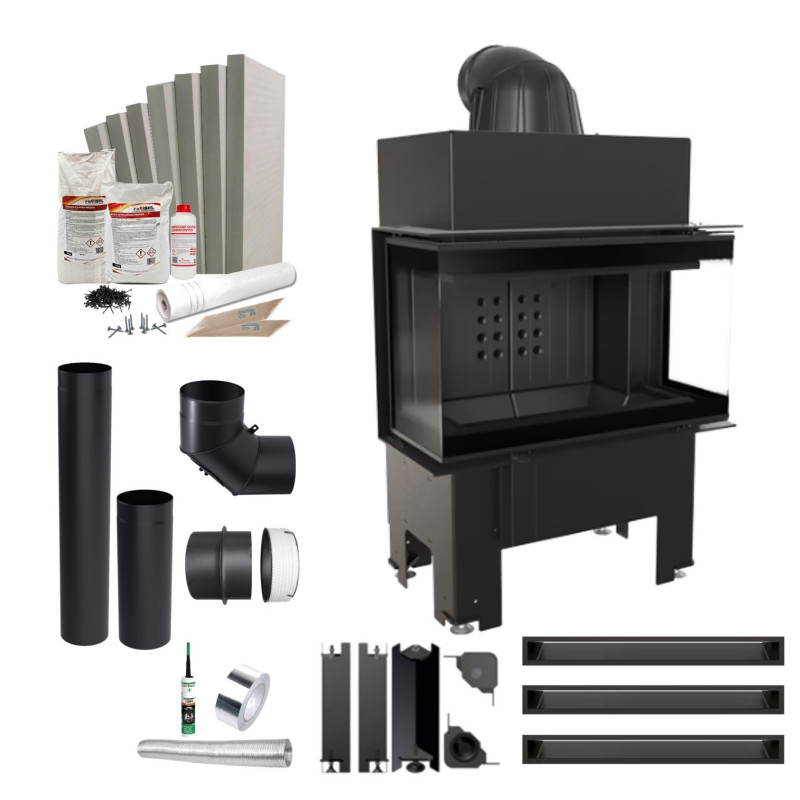

ZESTAW ZAWIERA: WKŁAD KOMINKOWY NBC 7kw BLACK RURA fi160 - 1m RURA fi160 - 0,5m KOLANO fi160 - 90° PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO 160/200 PODSTAWA DEDYKOWANA DO WKŁADU RURA SPIRO fi125 SILIKON - USZCZELNIACZ DO RUR TAŚMA IZOLACYJNA 170°C - 45M KRATKA WENTYLACYJNA LUFT 60X9 CZARNA - 3szt. PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOL 100X61X3 – 14 szt GRUNT HOT-SYSTEM 1L – 1 szt KLEJ HOT-SYSTEM 1kg – 4 szt ZAPRAWA KLEJOWA PROISOL 20 kg - 1 szt SIATKA ELEWACYJNA 10m MASA SZPACHLOWA PROISOL - 15 kg - 1 szt KOŁKI MONTAŻOWE – 10 szt WKRĘTY - 100 szt

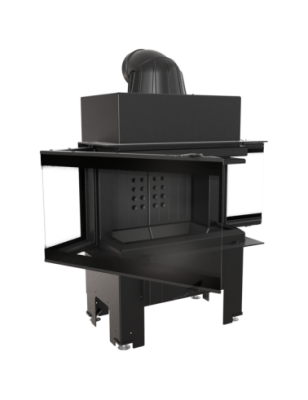

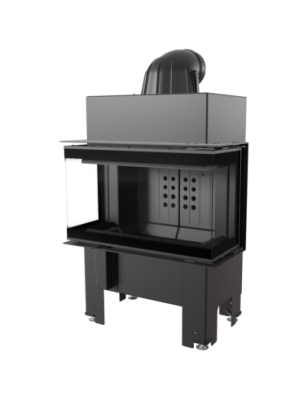

Niewielkich rozmiarów wkład powietrzny NBC przeszklony z 3 stron wyłożenie czarny Termotec, łączy w sobie unikalną estetykę i wyjątkowe właściwości użytkowe. Poza walorami wizualnymi, urządzenie gwarantuje sprawne ogrzewanie pomieszczeń i ekologiczne spalanie drewna. Dzięki zastosowaniu nowoczesnych materiałów oraz innowacyjnych rozwiązań technicznych, charakteryzuje się bardzo dobrymi parametrami technicznymi. Jedną z jego wielu zalet jest możliwość podłączenia dolotu powietrza z zewnątrz. Elegancji wkładu dodaje dekoracyjne przeszklenie typu glass. Ponadto posiada on bezpieczny mechanizm otwierania komory spalania.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Kominek trzyszybowy zapewnia bezpieczeństwo użytkowania, ponieważ posiada system otwierania bocznego. Nie musisz otwierać wszystkich trzech szyb - możesz otworzyć tylko jedną aby w łatwy i wygodny sposób dołożyć drewna.

Szyby wkładu wyposażono w ceramikę żaroodporną wytrzymującą temperaturę do 660°C. Zamontowane szkło posiada certyfikat jakości i bezpieczeństwa.

Korpus i front wkładu są odporne na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali.

Rama drzwi wykonana jest z zamkniętego profilu, co sprawia, że są one stabilne i wytrzymałe na naprężenia występujące podczas pracy w wysokich temperaturach. Doskonała szczelność wkładu, zagwarantowana jest dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego. Elementy stalowe wycinane za pomocą wycinarek laserowych, a następnie wyginane na giętarkach CNC

EKOLOGICZNE SPALANIE

NBC to nowoczesny kominek na drewno - spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO. Model NBC spełnia normy Ekoprojektu oraz wymagania restrykcyjnej normy BImSchV 2, wyznaczającej maksymalną emisję CO

NOWOCZESNY DESIGN

Kominek trójstronny NBC zwraca uwagę nowoczesnym designem i estetyką wykończenia. Zachwyca harmonijną wizją ognia, nadając wnętrzu niepowtarzalny styl. Ciepło promieniuje nie tylko frontalnie, ale również na boki. Idealny do salonu zarówno w stylu nowoczesnym, jak i tradycyjnym.

Kominek, wyposażony jest w dekoracyjną szybę typu glass, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

WYGODNE UŻYTKOWANIE

Drzwi wkładu posiadają zgrabny uchwyt pozwalający w łatwy sposób otwierać i zamykać tylko wybrane szyby. Zmieniliśmy typowy mechanizm kominka NBC wbudowując drzwi otwierane w bok. Jest on odpowiedzią dla tradycjonalistów, którzy nie gustują w drzwiczkach otwieranych do góry. Nie powoduje to trudności w użytkowaniu, gdyż szyby otwierają się niezależnie od siebie.

Urządzenie wyposażone jest dodatkowo w system czystej szyby - dzięki tzw. kurtynie powietrznej strumień powietrza rozprowadzany jest równomiernie, omiata szkło i ogranicza do minimum osadzanie się na nim sadzy. Pozwala to utrzymać efektowny i czysty wygląd szyby przez długi czas.

W kominku zastosowano specjalnie profilowaną płytę dolną wykonaną z TERMOTEC, dzięki czemu komora spalania jest głębsza i mieści w sobie większą ilość drewna, a polana nie lecą na szybę.Wyłożenie komory spalania jest w dwóch wariantach do wyboru - w kolorze jasnym lub ciemnym.

Utrzymanie wkładu w czystości jest łatwiejsze dzięki zamontowanemu rusztowi oraz pojemnikowi, w którym gromadzi się popiół.

MAKSYMALNE WYKORZYSTANIE ENERGII

Dopalanie cząstek opału następuje dzięki deflektorowi, który wydłuża drogę spalin, oraz systemowi dopowietrzenia wtórnego. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Kominek posiada potrójny system dopowietrzania komory spalania, dzięki temu spalanie drewna we wkładzie jest ekologiczne, a co najważniejsze ekonomiczne.

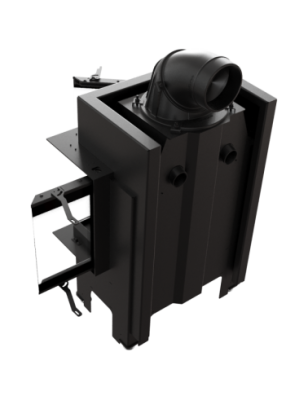

Dostarczanie powietrza pierwotnego do wkładu odbywa się z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Króciec dolotu powietrza znajduje się w podłodze wkładu. Jego regulacja odbywa się za pomocą wbudowanej przepustnicy ustawianej jednym regulatorem, znajdującej się poniżej drzwiczek, co wyklucza błędy w niewłaściwym użytkowaniu. Cały mechanizm działa bardzo cicho i bezawaryjnie.

DANE TECHNICZNE

Ogólne

• Wersja Lewy Prawy
• Moc nominalna (kW) 7
• Zakres mocy grzewczej (kW) 3.0 - 9.0
• Sprawność cieplna (%) 83
• Temperatura spalin (oC) 199
• Max długość polan (cm) 40
• Minimalne wymagane pole czynne kratek wlotowych (cm2) ≥500
• Minimalne wymagane pole czynne kratek wylotowych (cm2) ≥700
• Średnica wylotu spalin (mm) 160
• Kolor Czarny
• Domykanie Nie
• Materiał wykonania Stal
• Kierunek otwierania drzwi W Lewo
• Rodzaj frontu Front stalowy z szybą malowaną
• Rodzaj paliwa Sezonowane Drewno Liściaste (Wilgotność ≤20%)

Efektywność Energetyczna

• Klasa energetyczna A+
• Współczynnik EEI 110.4
• Sezonowa efektywnosc energetyczna (%) 73
• Moc cieplna do ogrzewania pomieszczen (kW) 7
• Emisja CO (przy 13% O2) ≤ podawana w % 0.092
• Emisja CO (mg/m3) 1157
• Emisja pyłków (mg/m3) 29
• Emisja NOx (mg/m3) 109
• Emisja OGC (mg/m3) 50
• Strumień masy spalin (g/s) 7.5

Certyfikaty / Zgodność

• Spełnia kryteria, Ekoprojekt, BImSchV 2
• Współpracuje z rekuperacją

Cechy konstrukcji

• Dolot Powietrza,
• Ozdobna Szyba Typu Glass,
• Popielnik,
• Wyłożenie Komory Spalania

Parametry fizyczne

• Szerokość (cm) 75.2
• Wysokość (cm) 124.5
• Głębokość (cm) 50.2
• Waga (kg) 134.5

AKCESSORIA DO WKŁADU KOMINKOWEGO

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

AKCESORIA

1. RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

2. SILIKON 1200 stopni

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

3. TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

KRATKA LUFT 45S CZARNA

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka.

Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej.

Kratka wyróżnia się nowoczesnym i minimalistycznym wyglądem, a jej podłużna forma sprawia, że doskonale sprawdza się we wnętrzach utrzymanych w stylu współczesnym.

Charakterystycznymi cechami modelu LUFT 45S są: zamaskowany wlot powietrza – wykonany pod kątem 45 stopni oraz front bez widocznych łączeń.

Przy montażu kratki należy pamiętać o jej prawidłowym ułożeniu.

Jeżeli instalujemy ją nad kominkiem - wlot powietrza powinien znajdować się na spodzie, jeżeli pod wkładem - wlot powinien być na górze.

Pozwoli to zachować odpowiedni, konwekcyjny przepływ ogrzewanego powietrza.

Dzięki malowaniu kratki metodą proszkową, jej kolor pozostaje trwały i odporny na działanie podwyższonej temperatury, a sama kratka jest bardziej odporna na uszkodzenia mechaniczne.

ZESTAW DO BUDOWY KOMINKA

Płyta krzemianowo - wapniowa SkamoEnclosure Board

Służy do budowy kominka, będąc jednocześnie jego izolacją. Tworzy lekką oraz sztywną konstrukcję i jest łatwa w obróbce przy użyciu tradycyjnych narzędzi stolarskich. Jej montażu dokonuje się za pomocą kleju i wkrętów TD Płyta jest doskonałym izolatorem wysokich temperatur panujących wewnątrz obudowy kominkowej, zapewnia człowiekowi bezpieczny ich poziom po stronie zewnętrznej. Zastępuje tradycyjne rozwiązanie na bazie płyt G-K oraz wełny mineralnej. Idealnie nadaje się do izolacji belki drewnianej, ścianek bocznych oraz ściany za kominkiem.

GRUNT HOT-SYSTEM

Preparat przeznaczony do impregnowania płyt kominkowych w celu zwiększenia jego przyczepności. Wykonany na bazie krzemianu sodu i mikro-krzemionki.

KLEJ HOT-SYSTEM

Ognioodporny klej do łączenia płyt kominkowych jest gotowym do użycia klejem o specjalnym składzie do zastosowania w warunkach oddziaływania wysokiej temperatury, gdzie zwykłe kleje nie pozwalają na długotrwałe mocowanie płyt. Jest przeznaczony do zastosowania w takich miejscach jak otoczenie kominka, miejsca za kotłami, piecami, kuchenkami, grzejnikami oraz na drzwiach pieców grzewczych.

WKRĘT DO ŁĄCZENIA PŁYT

Przydatny do skręcenia płyt izolacyjnych.

ZAPRAWA KLEJOWA PROISOL

Zaprawa klejowa przeznaczona do przyklejania płyt kominkowych, jak również innych dostępnych na rynku płyt krzemianowo-wapniowych.Posiada bardzo dobrą przyczepność do podłoża i płyt krzemianowo-wapniowych, wysoką wydajność, dużą podatność na obróbkę oraz optymalne parametry fizyczne.

KOŁEK

Kołek do łączenia płyty ze ścianą.

MASA SZPACHLOWA PROISOL

Gotowa jednorodna masa mineralna w kolorze białym, do stosowania na płytach kominkowych. Produkt przeznaczony jest do przygotowywania powierzchni ścian na kominku pod malowanie. Odpowiednia pod większość dostępnych na rynku wewnętrznych farb dyspersyjnych. Uzyskana powierzchnia jest elastyczna, łatwo szlifowalna, można w niej zatopić w celu wzmocnienia obudowy kominka siatkę z włókna szklanego. Masa jest przeznaczona do nanoszenia pacą.

SIATKA

Siatka z włókna szklanego- stosowana na zewnętrzną część obudowy.
